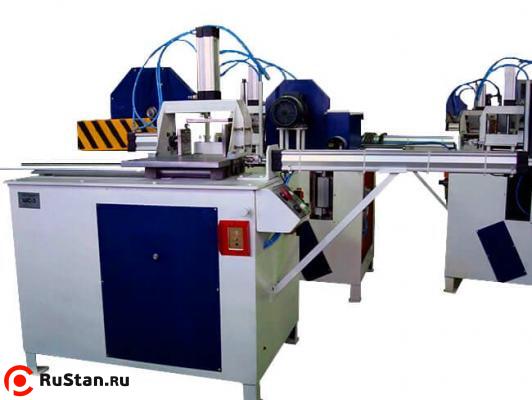

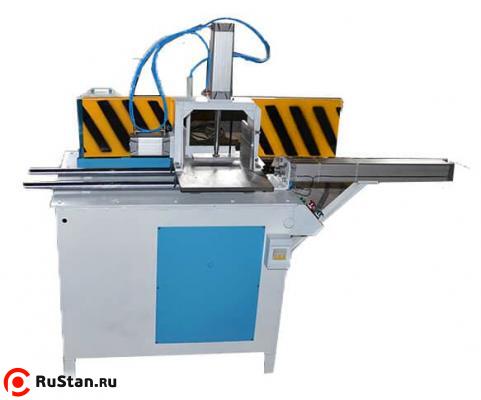

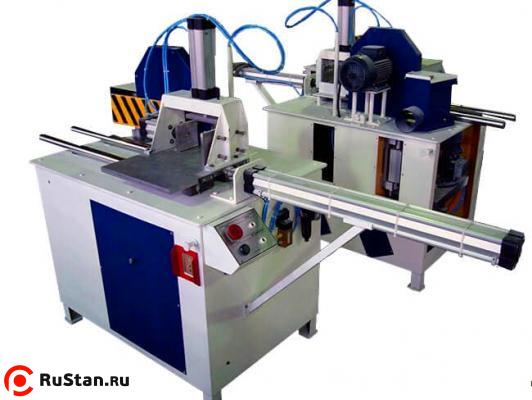

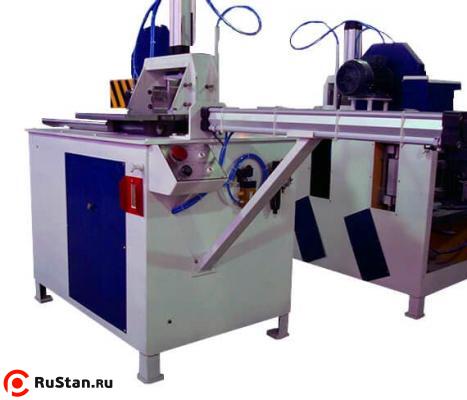

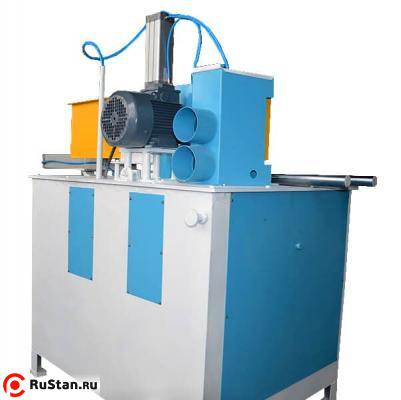

Шипорезный станок ШС-3 (высота пакета заготовок до 120 мм)

Шипорезный станок для сращивания ШС-3 (с высотой пакета заготовок до 120 мм) применяется для изготовления шипа клиновидной конфигурации на торцевой поверхности заготовок толщиной от 10 до 120 мм, произведенных из цельной древесины хвойных и лиственных пород.

Станок модели ШС-3 принадлежит к группе одностороннего шипорезного оборудования и отличается надежностью и прочностью конструкции, высокой точностью производимых операций, удобством и безопасностью работы оператора.

Автоматически выполняемый цикл

• прижим пакета заготовок;
• нарезка шипа на торце пакета заготовок;
• возврат стола в исходное положение.

Функции оператора

• загрузка пакета заготовок;
• запуск автоматического цикла;
• переворачивание пакета заготовок;
• повторный запуск цикла.

Особенности конструкции станка для нарезания шипов в базовой комплектации поставки

• надежная фиксация обрабатываемого материала на рабочей поверхности станка производится при помощи зажимных устройств, расположенных сверху и сбоку и стабильно функционирующих от пневматической системы, произведенной известной итальянской компанией «CAMOZZI»;
• равномерное и стабильное перемещение каретки в ходе нарезания клиновых шипов также гарантировано пневматикой фирмы «CAMOZZI»;
• процесс нарезания шипов предваряет операция по торцеванию исходного материала, призванная выровнять торцевую поверхность заготовки, торцевание осуществляется дисковой пилой, имеющей привод от электрического двигателя мощностью 2,2 кВт и вращающейся со скоростью 3000 оборотов в минуту;
• шпиндель шипорезной фрезы функционирует от независимого электрического двигателя высокой мощности (5,5 кВт), что гарантирует стабильную и точную работу обрабатывающего инструмента при нарезке шипов на торцах заготовок различных габаритов;
• конструкция станка предусматривает возможность смещения обрабатывающего инструмента на половину шага;

В случае необходимости обработки заготовок увеличенной длины (более 600 мм), необходимо дополнительное его оснащение приставным столом.
