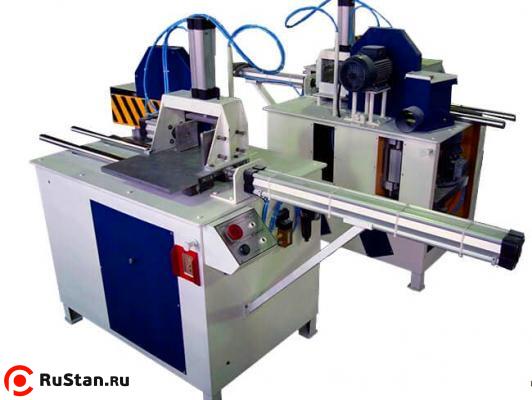

Шипорезный станок для сращивания ШС-3 (с высотой пакета заготовок до 120 мм) применяется для изготовления шипа клиновидной конфигурации на торцевой поверхности заготовок толщиной от 10 до 120 мм, произведенных из цельной древесины хвойных и лиственных пород.

Станок модели ШС-3 принадлежит к группе одностороннего шипорезного оборудования и отличается надежностью и прочностью конструкции, высокой точностью производимых операций, удобством и безопасностью работы оператора.


Автоматически выполняемый цикл

  • прижим пакета заготовок;
  • нарезка шипа на торце пакета заготовок;
  • возврат стола в исходное положение.

Функции оператора

  • загрузка пакета заготовок;
  • запуск автоматического цикла;
  • переворачивание пакета заготовок;
  • повторный запуск цикла.

Особенности конструкции станка для нарезания шипов в базовой комплектации поставки

  • надежная фиксация обрабатываемого материала на рабочей поверхности станка производится при помощи зажимных устройств, расположенных сверху и сбоку и стабильно функционирующих от пневматической системы, произведенной известной итальянской компанией «CAMOZZI»;
  • равномерное и стабильное перемещение каретки в ходе нарезания клиновых шипов также гарантировано пневматикой фирмы «CAMOZZI»;
  • процесс нарезания шипов предваряет операция по торцеванию исходного материала, призванная выровнять торцевую поверхность заготовки, торцевание осуществляется дисковой пилой, имеющей привод от электрического двигателя мощностью 2,2 кВт и вращающейся со скоростью 3000 оборотов в минуту;
  • шпиндель шипорезной фрезы функционирует от независимого электрического двигателя высокой мощности (5,5 кВт), что гарантирует стабильную и точную работу обрабатывающего инструмента при нарезке шипов на торцах заготовок различных габаритов;
  • конструкция станка предусматривает возможность смещения обрабатывающего инструмента на половину шага;

В случае необходимости обработки заготовок увеличенной длины (более 600 мм), необходимо дополнительное его оснащение приставным столом.


ШС-3 (шип и проушина)
ШС-3 (шип и проушина)

Технические характеристики ШС-3

Характеристика Значение
Высота пакета заготовок, мм 10-120
Габаритные размеры, мм 1640х825х1350
Давление в пневмосистеме, бар 5-10
Диаметр фрезы, мм 160
Длина заготовки с приставным столом, м до 2-3
Длина заготовки, мм 200-600
Масса ШС-3 (шип и проушина) станка, кг 450
Мощность привода шпинделя, кВт 5,5
Посадочный диаметр фрезы, мм 40
Расход воздуха, л 36
Скорость подачи стола, м/мм 2,5-15
Частота вращения шпинделя, об/мин 4500
Ширина пакета заготовок, мм до 250
