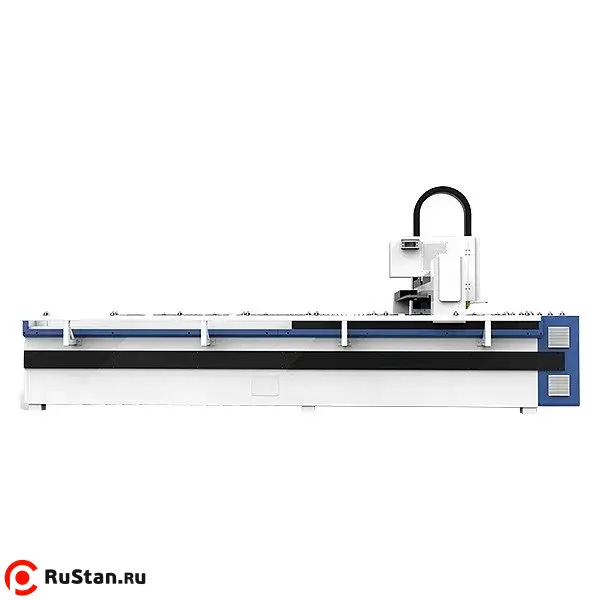

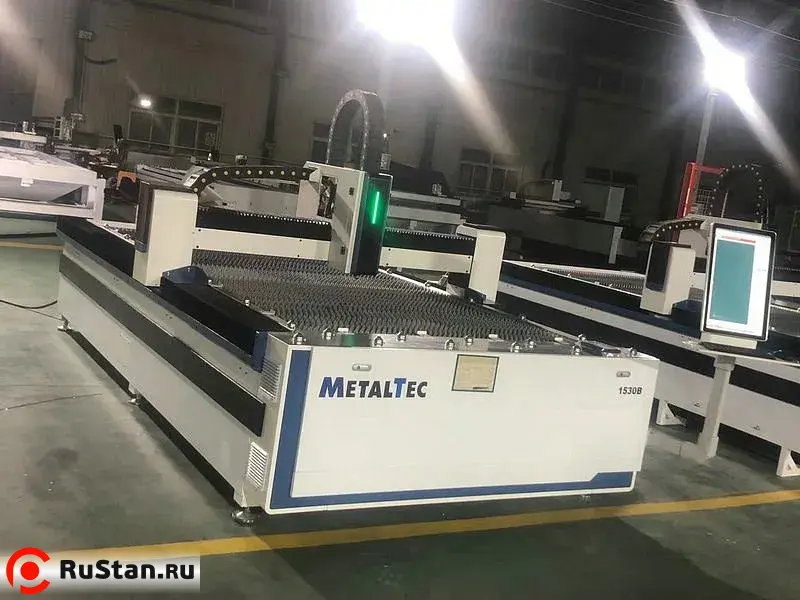

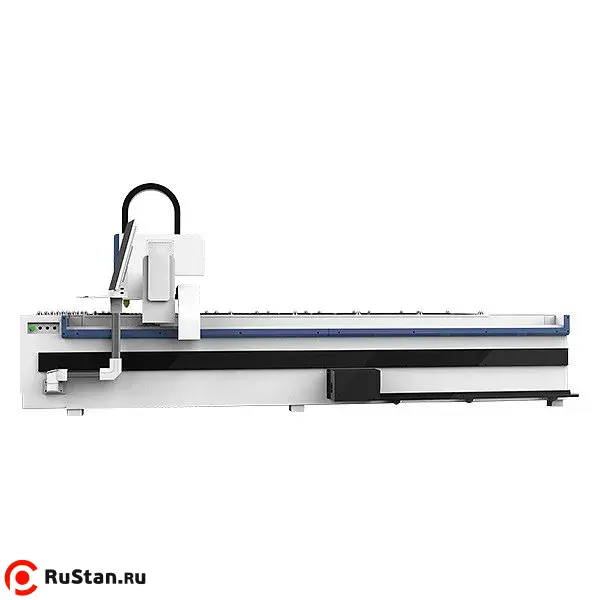

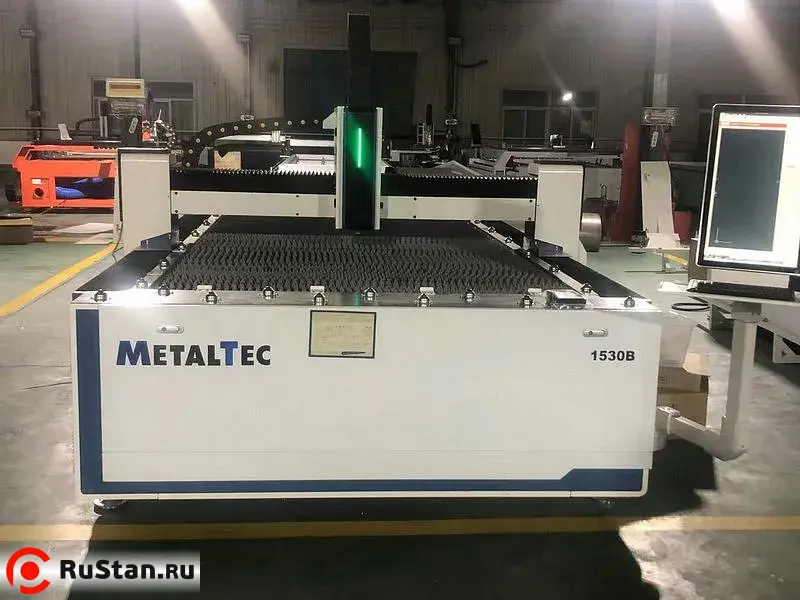

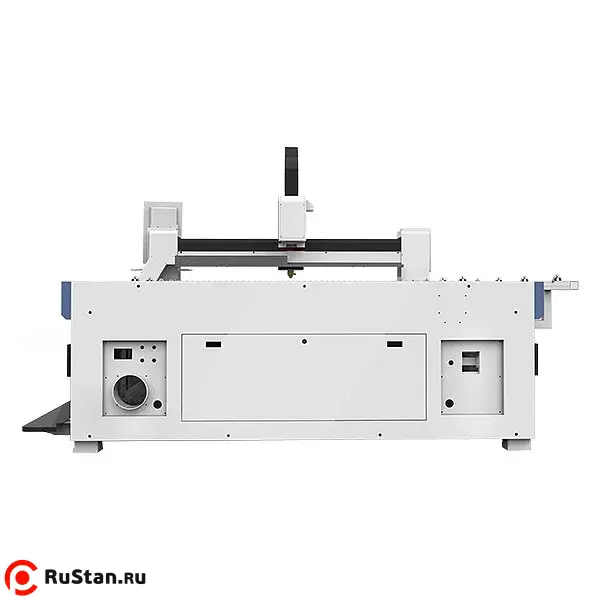

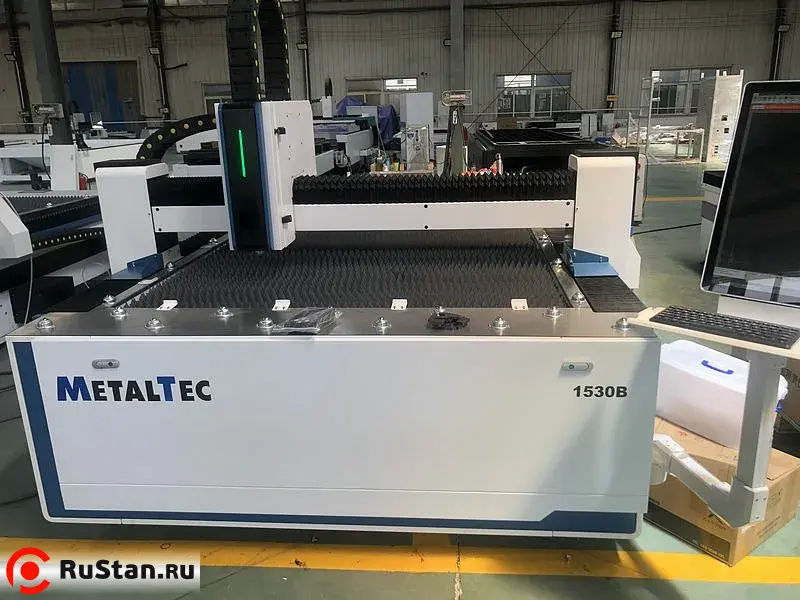

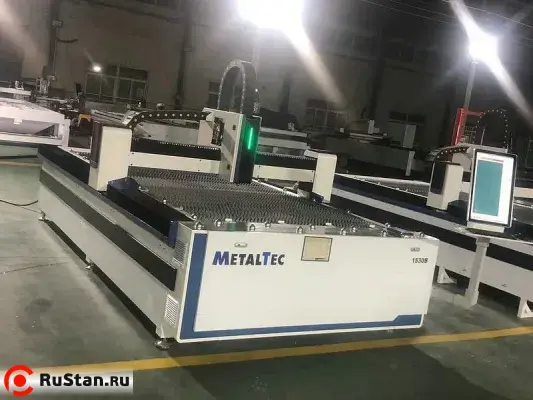

Оптоволоконный лазерный станок для резки металла 1530B (MAXPHOTONICS 3000W)
Код товара:
61391
В наличии 5 шт.
2 329 333 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
1530B (3000W) |
| Производитель: | MetalTec |
|
| Изготовитель: |  |
Китай |

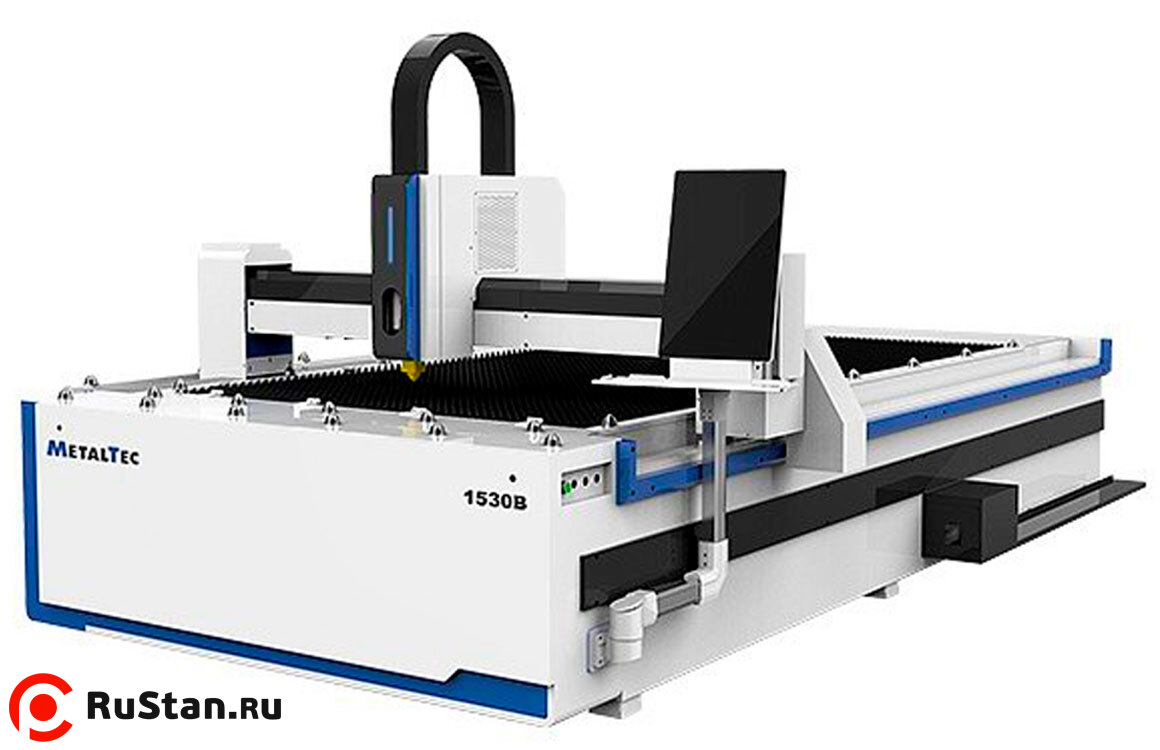

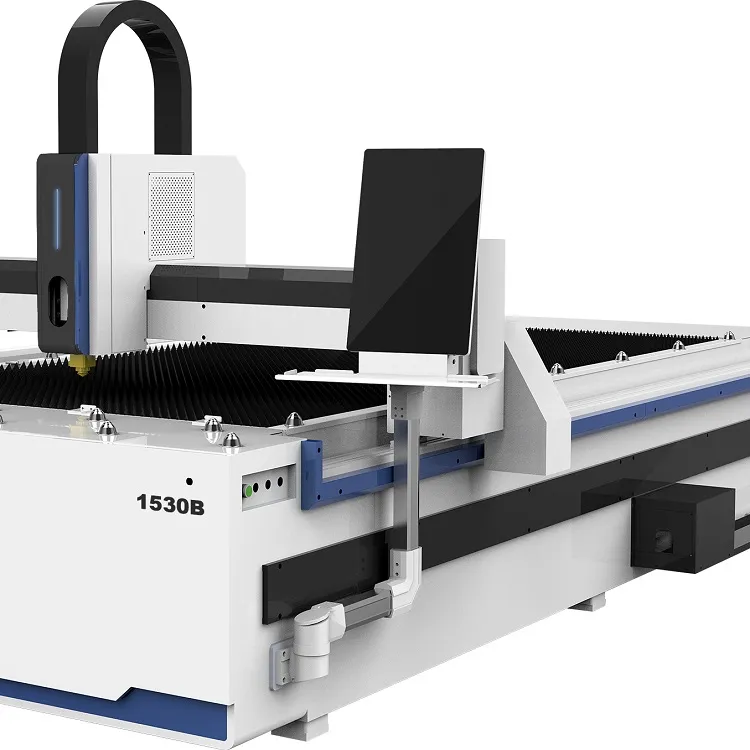

Оптоволоконный лазерный станок 1530B (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости.
Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ.
Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ.
Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
Особенности
- Станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Станина имеет индукционную закалку с твердостью HRC54
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность

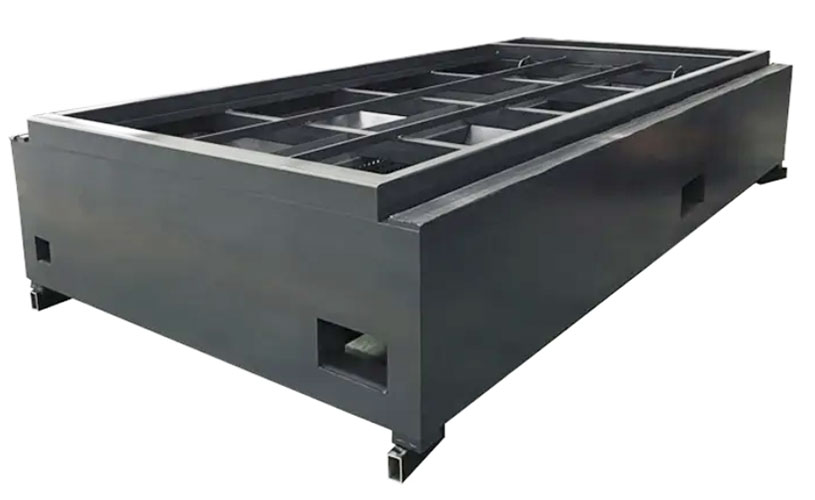

ЦЕЛЬНОСВАРНАЯ СТАНИНА
Станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.

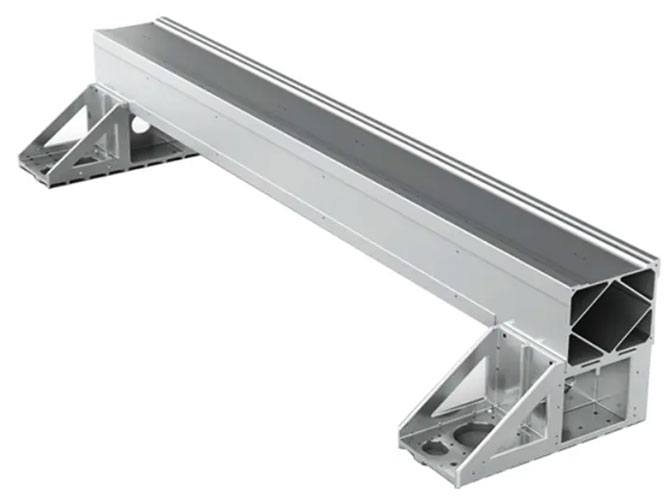

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы.
Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм.
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z без потери точностных параметров.

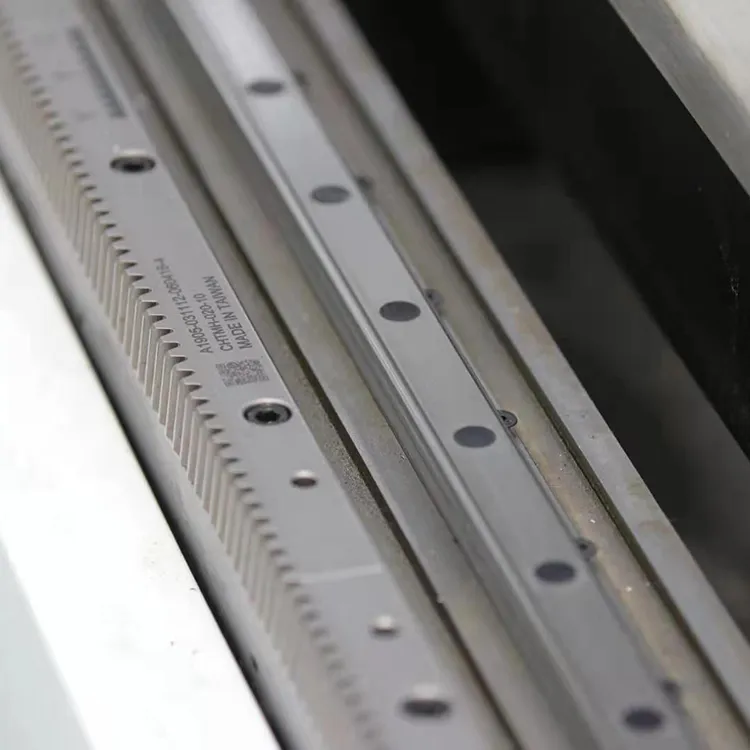

КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

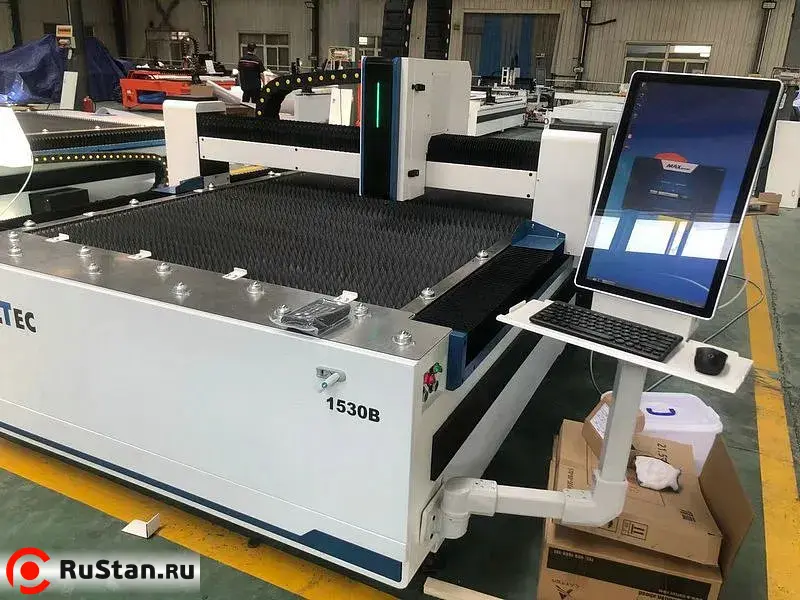

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

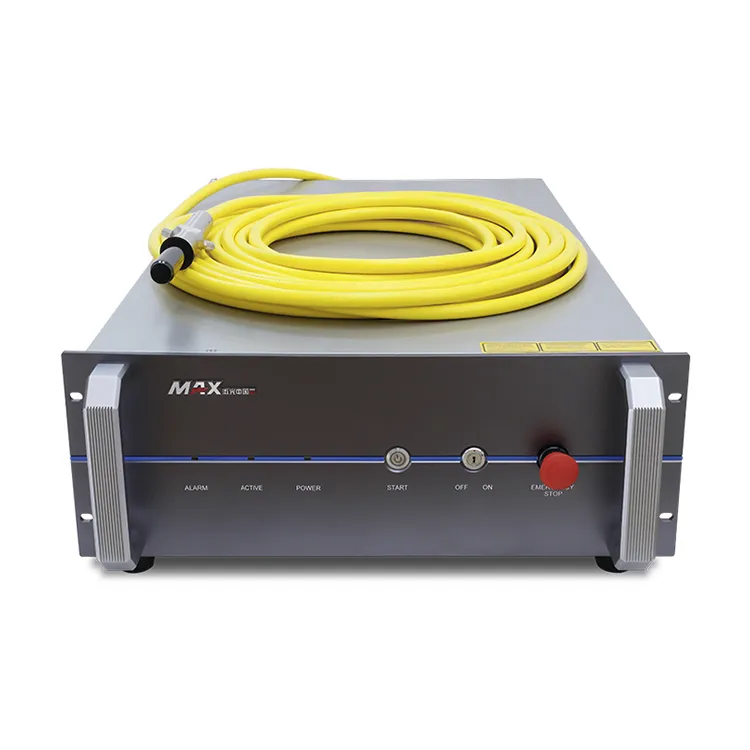

ЛАЗЕРНЫЙ ИСТОЧНИК
Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай).
Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

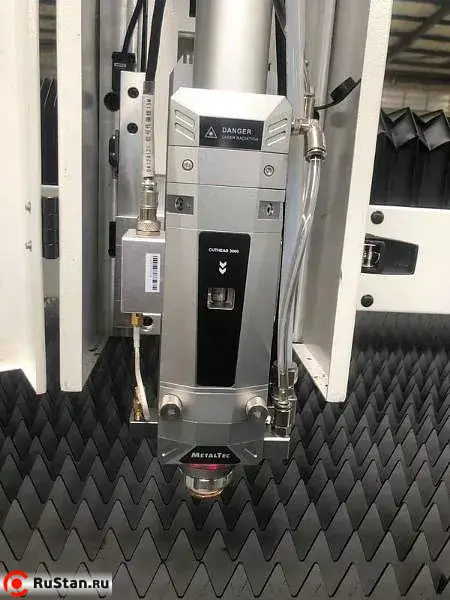

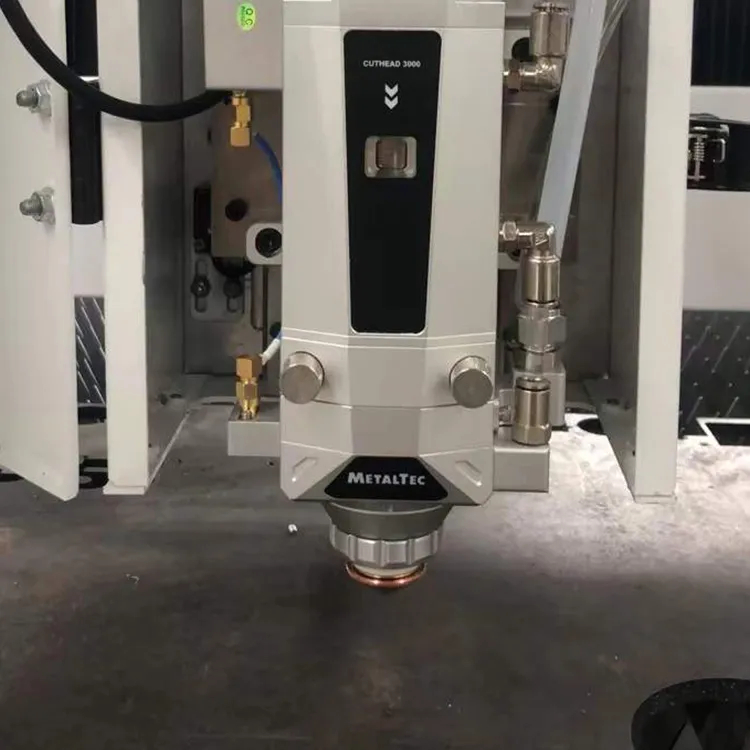

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000S (АВТОФОКУС)
Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки,
который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
Лазерная головка с системой автоматической фокусировки и системой преодоления препятствий SAFE 360.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
- Двигатели по осям XY – 0,75 кВт.
- Двигатель по оси Z – 0,4 кВт.

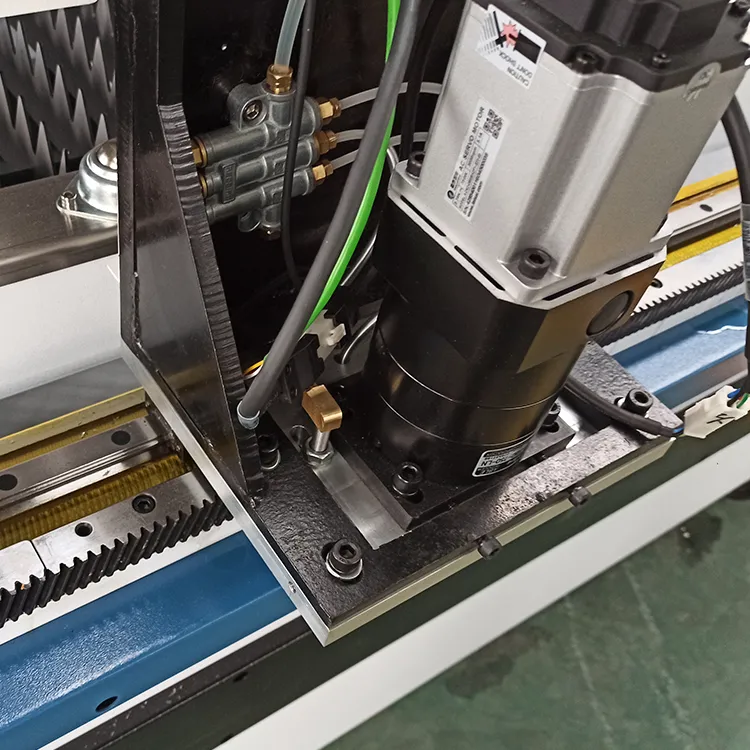

ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC /SHIMPO (ЯПОНИЯ)
- Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов.
- Не требуют обслуживания в процессе эксплуатации.

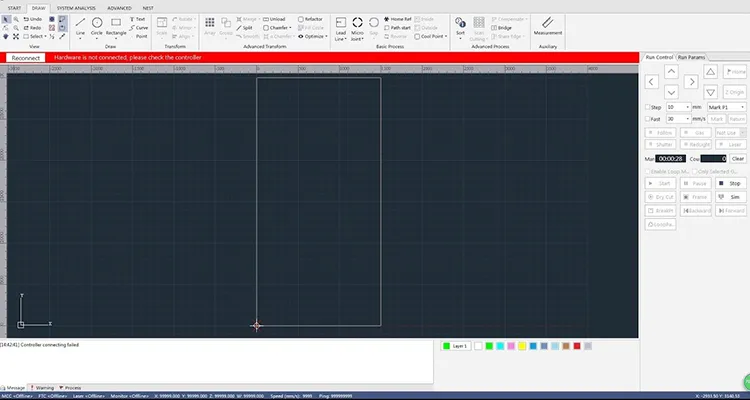

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Ru CUT V2 (SC2000 NESTING)
Локализация для российского рынка.
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

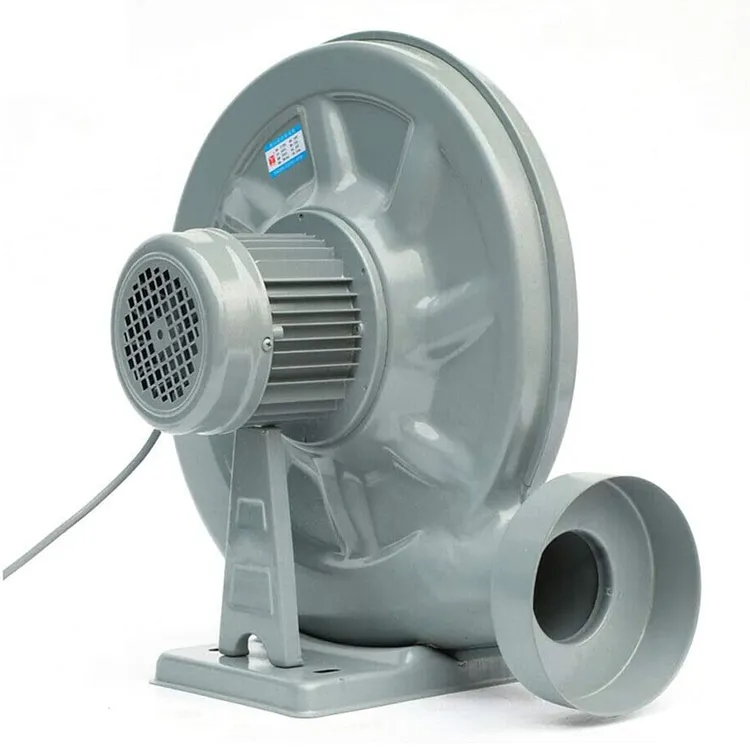

ВЫТЯЖКА
Станок укомплектован пыледымоотводящим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

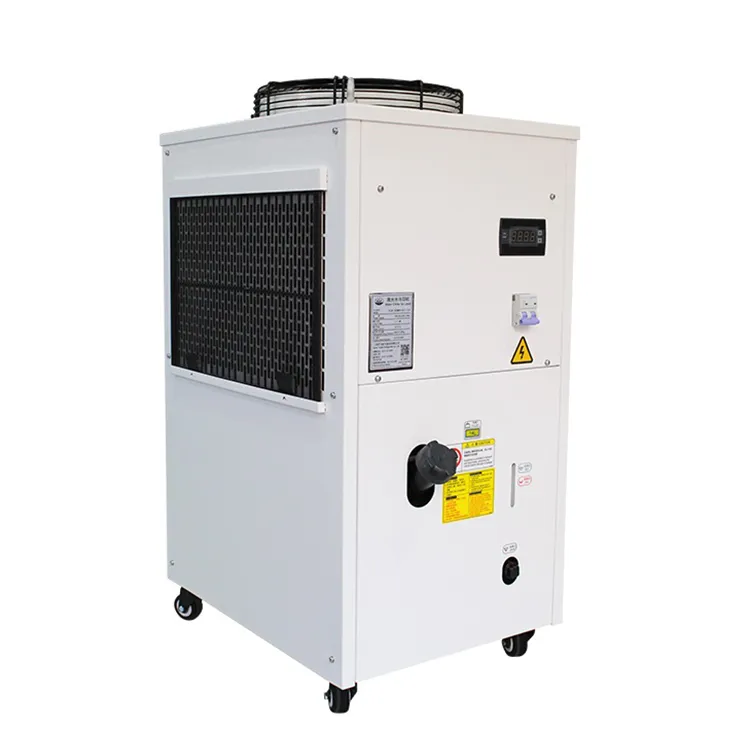

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР
Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

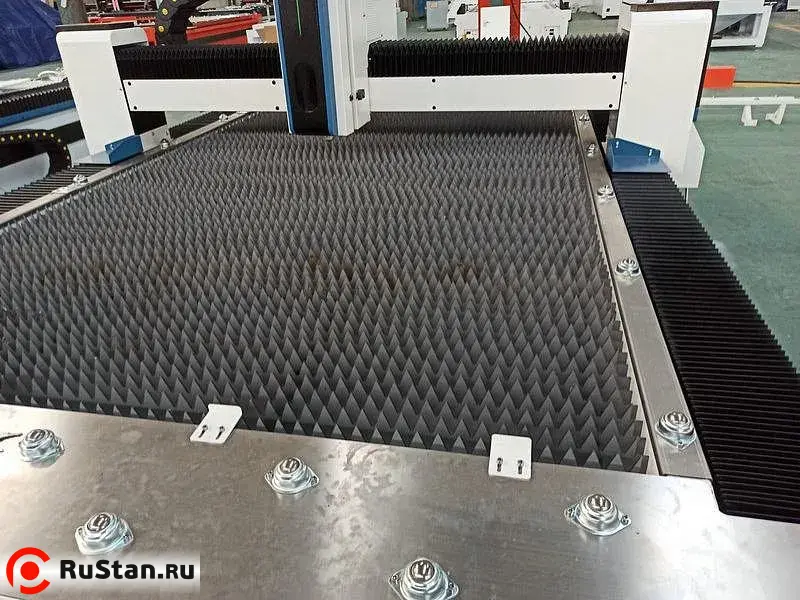

ИГОЛЬЧАТЫЙ СТОЛ
Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ. После выработки ресурса, ламели изготавливаются на станке.
Технические характеристики 1530B (3000W) |
|
|---|---|
| Характеристика | Значение |
| Рабочая зона (X x Y), мм | 1530 x 3050 |
| Вид охлаждения | Чиллер HUA KU (Китай) |
| Направляющие по осям X, Y, Z | LAPPINGS (Тайвань) - 25 мм (квадратного сечения) |
| Передача по осям X, Y | Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия) |
| Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
| Датчик высоты | Автоматический |
| Система управления | RU CUT V.2 (NESTING) - локализация для Российского рынка |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Редуктор | SHIMPO - NIDEC (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Ускорение до | 1G |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на станок | 2 года |
| Лазер | |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | METALTEC CH 3000 S |
| Производитель лазера | MAXPHOTONICS |
| Мощность лазера, Вт | 3000 |
| Длина волны лазера, мм | 1070 |
| Срок работы лазера, ч | До 100 000 |
| Гарантия на лазерный источник | 2 года |
| Двигатели | |
| Двигатели по осям X, Y, кВт | Серводвигатель Leadshine 0,75 кВт (Тайвань) |
| Двигатель по оси Z, кВт | Серводвигатель Leadshine 0,4 кВт (Тайвань) |
| Резка | |
| Максимальная толщина резки, мм (Углеродистая сталь) | 20 |
| Максимальная скорость резки, м/мин | до 30 |
| Максимальная скорость холостого хода, м/мин | до 100 |
| Минимальная ширина резки, мм | 0,12 |
| Габаритные размеры | |
| Длина, мм | 4400 |
| Ширина, мм | 2200 |
| Высота, мм | 1600 |
| Вес 1530B (3000W) , кг | 2300 |
Расходные материалы
| Расходники | Срок службы/ толщины |
|---|---|
| Защитная линза | 600 часов |
| Фокусная линза | 4-6 месяцев |
| Коллиматорная линза | 4-6 месяцев |
| Одинарное сопло 1 мм | 600часов SS/Al/Copper < 3мм |
| Двойное сопло 1 мм | 600часов MS < 4мм |
| Одинарное сопло 1,5 мм | 600 часов SS/Al/Copper 3-5мм |
| Двойное сопло 1,5 мм | 600 часов MS 4-8мм |
| Одинарное сопло 2 мм | 600 часов SS/Al/Copper > 5мм |
| Двойное сопло 2 мм | 600 часов MS > 8мм |
ПРИМЕРЫ РЕЗКИ
Стандартная комплектация 1530B (3000W)
- Мощность 3000W
- Стол 3050x1530 мм
- цельносварная станина
- портал из авиационного алюминия
- высокоточные линейные направляющие повышенной жесткости lappings (тайвань)
- высокопрецизионные шарико-винтовые пары tbi (тайвань)
- стойка управления + wifi пульт д/у
- лазерный источник
- лазерная головка metaltec ch3000s (автофокус)
- высокоточные серводвигатели leadshine (тайвань)
- программное обеспечение ru cut v2 (sc2000 nesting)
- аспирационная установка
- промышленный чиллер
- игольчатый стол
*Завод изготовитель оставляет за собой право на изменение конструкции и комплектующих не влияющих на качество и потребительские свойства товара.
Комплектация за дополнительную плату
