Станок токарно-винторезный STALEX WM660/3000
Код товара:
36297
Нет в наличии
3 054 900 руб.
с НДС - на 24.11.2024 г.
| Модель: |  |
STALEX WM660/3000 |
| Артикул: | |
10107363 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Токарно-винторезный станок WM660/3000 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности
- Монолитная станина станка
- Массивная конструкция станка, расстояние между направляющими 405 мм
- Закаленные и отшлифованные направляющие станины
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
- Крепление шпинделя D1-8

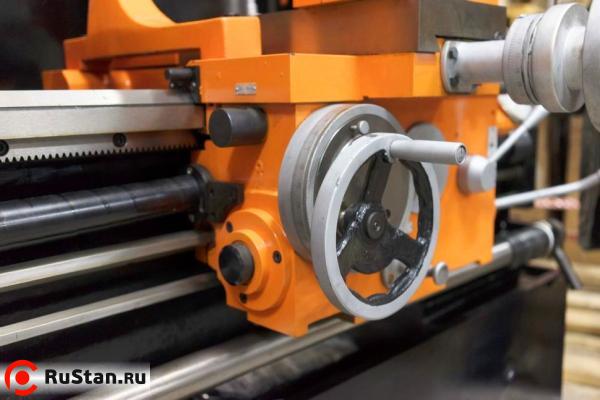

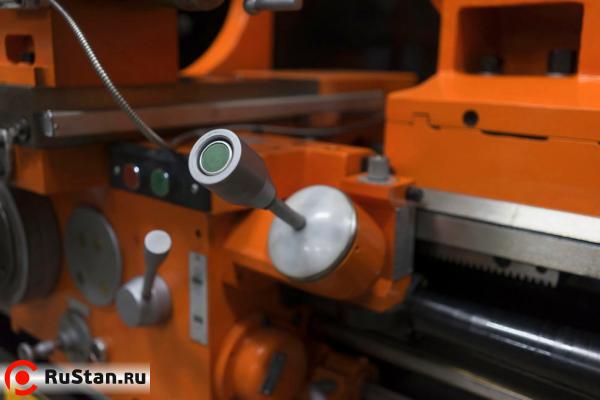

- Удобный в управлении продольной и поперечной подачей джойстик с кнопкой ускоренного перемещения
- Съемный мостик станины (ГАП)
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
- Регулировка зазоров направляющих при помощи клиновых планок
- Толчковый режим работы шпинделя

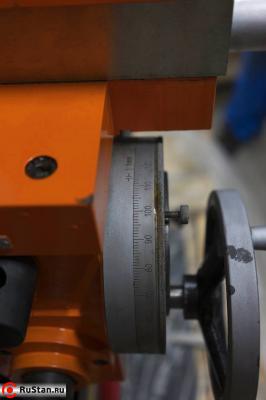

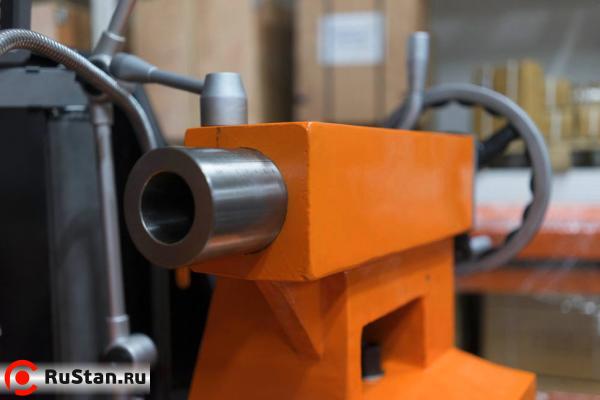

- Пиноль задней бабки и маховик имеют шкалу для точной установки

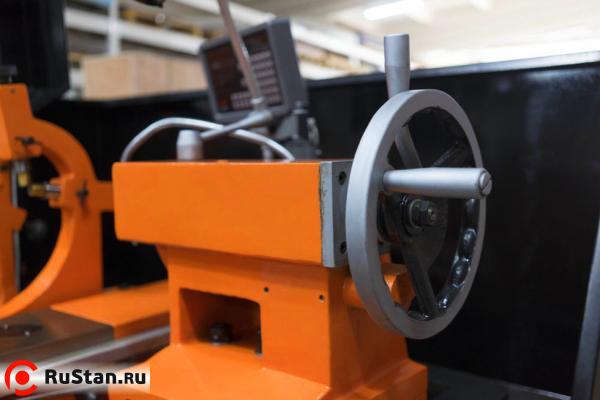

- Задняя бабка с регулировкой смещения для обточки конусов
Технические характеристики WM660/3000 | |
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | 660 мм |
| Макс. диаметр вращения (съемный мостик) | 870 мм |
| Диаметр обточки над поперечным суппортом | 420 мм |
| Длина съемного мостика | 230 мм |
| Расстояние между центрамии | 3000 мм |
| Частота вращения шпинделя, 12 | 36-1600 об/мин |
| Конус шпинделя | Ø113 1:20 |
| Торец шпинделя | D8 |
| Патрон 3-х кулачковый | 325 мм |
| Проходное отверстие шпинделя | 105 мм |
| Продольная подача | 0,063-2,52 мм/об |
| Поперечная подача | 0,027-1,07 мм/об |
| Метрическая резьба, 22 | 1-14 |
| Дюймовая резьба, 26 | 28-2 TPI |
| Питчевая резьба, 24 | 56-4 DP |
| Модульная резьба, 18 | 0,5-7 мм |
| Максимальный размер инструмента | 25x25 мм |
| Ускор. перем. продольного суппорта | 4,5 м/мин |
| Ускор. перем. поперечного суппорта | 1,9 м/мин |
| Ход поперечного суппорта | 360 мм |
| Ход верхнего суппорта | 145 мм |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки | 150 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Расстояние между направляющими | 405 мм |
| Мощность главного привода | 7,5 кВт |
| Потребляемая мощность | 11,0 кВт |
| Габаритные размеры | 4500×1100×1450 мм |
| Масса STALEX WM660/3000 | 3900 кг |
| Устройство цифровой индикации X POS DRO 3 | |
|---|---|
| Характеристика | Значение |
| Количество осей | 3 |
| Цена деления | 0,005 мм |
| Количество знаков | 8 |
| Быстродействие | 60 м/мин |
| Погрешность дискретности | ±1 знак |
| Напряжение питания | 93-250 В |
| Диапазон температур: рабочая/хранение | 0-40 / -20-70 ºС |
Комплектация

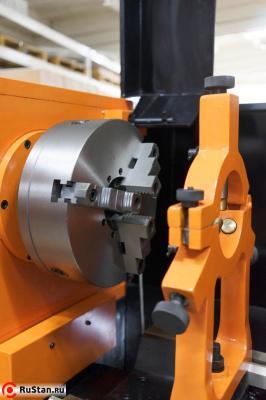

- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель с фиксатором
- 4-х кулачковый патрон с независимыми кулачками Ø400 мм
- Планшайба 630 мм

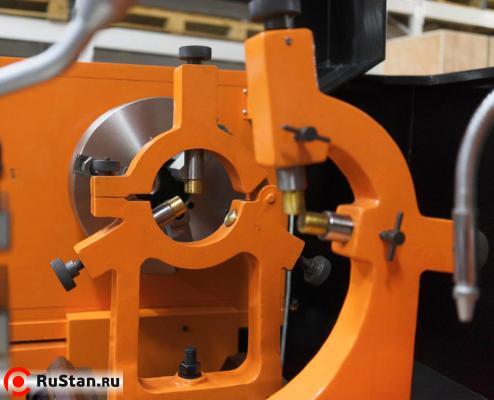

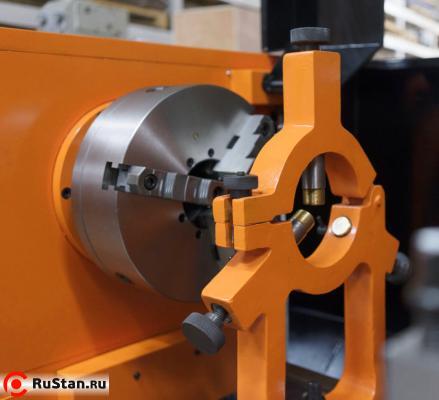

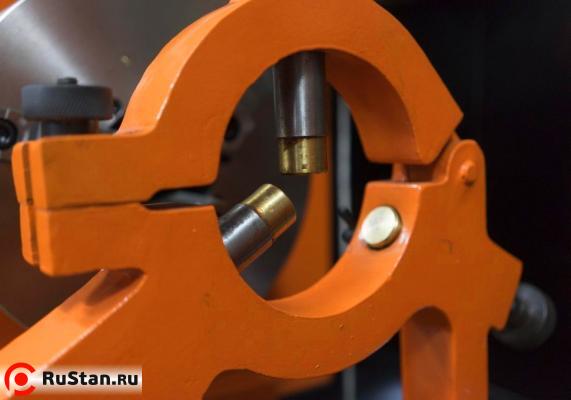

- Подвижный и неподвижный люнеты
- Не вращающийся центр МК-5
- Вращающийся центр МК-5
- Переходник Ø113 1:20/МК-5
- Защитный экран патрона с концевым выключателем

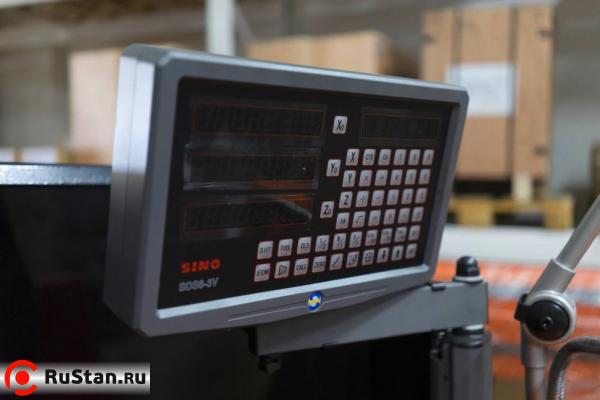

- УЦИ по трем осям
- Вал управления с регулируемыми кулачками (откл.продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
- Поддон для сбора стружки
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Инструкция по эксплуатации и деталировка с сертификатом СЕ
- Сертификат точности
- Инструмент для обслуживания в инструментальном ящике
