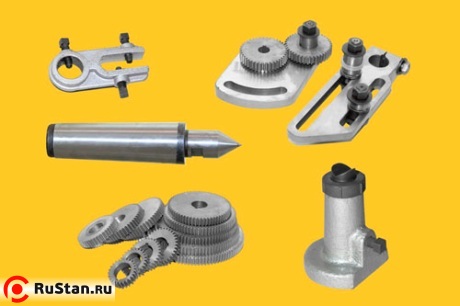

Универсальная делительная головка УДГ-Д-200А

Универсальная делительная головка УДГ-Д-200А предназначена для поворота обрабатываемой детали на заданную величину при выполнении различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ.
С помощью делительных головок можно делить обрабатываемую деталь по окружности на любое число частей до 400 без интервалов и на некоторое число более 400 с интервалами.
Обработку деталей с помощью делительных головок можно производить в центрах, в самоцентрирующемся патроне, на шпиндельной оправке и т. п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УДГ-Д-200А

Характеристика	УДГ-Д-200А
Класс точности	Н
1. Высота центров	105 (4 9/64")
2. Диаметр отверстия полного шпинделя, мм	20,2 (51/64")
3. Резьба рабочего конца шпинделя	М39х3
4. Конус Морзе шпинделя передний	3
5. Наибольший диаметр обрабатываемой детали, мм	200 (7 1/8")
6. Передаточное отношение	1:40
7. Диапазон деления включая простые числа	2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм	235 (9 1/4")
9. Габаритные размеры основания, мм	260х180 (10 15/64"x7 3/32")
10. Масса, кг	50,0
11. Токарный патрон	диаметр 125
