| Модель: |  |
1Н983 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы

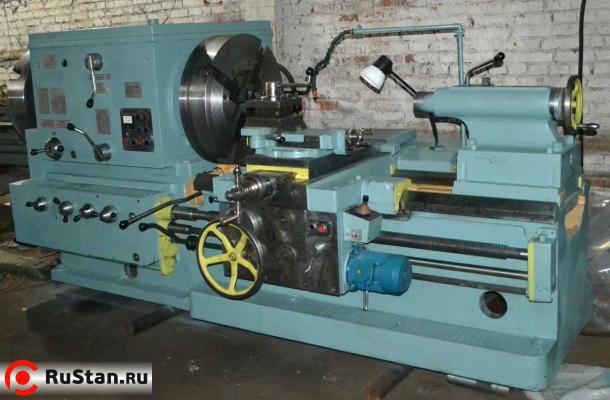

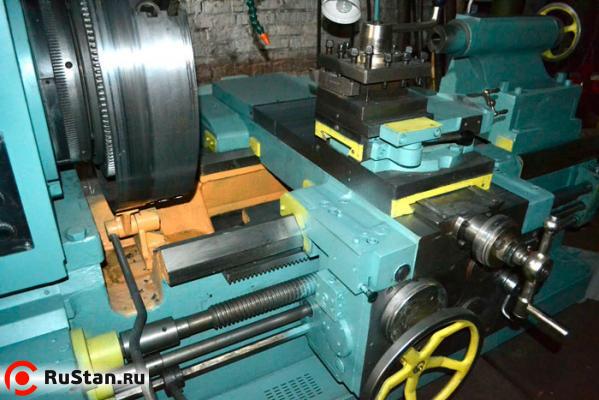

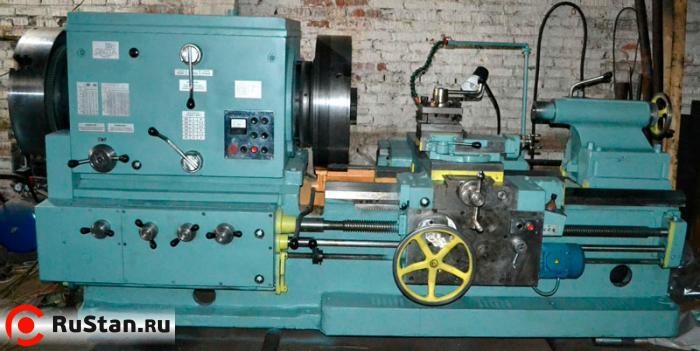

Трубонарезной станок 1Н983 предназначены для токарной обработки труб и деталей трубных соединений (НКТ, бурильная труба), применяемых для добычи и транспортировки нефти и природного газа.
Станки могут быть использованы для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб:
- метрических
- дюймовых
- модульных
- питчевых
- конических
Станок 1Н983 оснащен двумя механизированными четырех кулачковыми патронами диаметром 720 мм и напольным поддерживающим люнетом.
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Станок 1Н983 оснащен ручным механизмом отвода резца, идеально подходит для начала производства обсадных, бурильных, насосно-компрессорных труб.
Технические характеристики трубонарезного станка 1Н983
| Характеристика | Значение |
|---|---|
| Диаметр отверстия в шпинделе | 310 |
| Условный диаметр обрабатываемой трубы, мм
- наибольший - наименьший |
299 73 |
| Наибольший диаметр обрабатываемого изделия, мм
- над станиной - над суппортом |
800 450 |
| Наибольшее сечение резцов, мм | 32х32 |
| Количество позиций инструмента | 4 |
| Наибольшая длина точения, мм
- с конусной линейкой |
800
420 |
| Частота вращения шпинделя об/мин | 8-355 |
| Число скоростей шпинделя | 12 |
| Пределы рабочих подач суппорта:
- продольных мм/об - поперечных мм/об |
0,06...2 0,028...0,936 |
| Количество подач суппорта, мм
- продольных - поперечных |
48 48 |
| Пределы шагов нарезаемых резьб:
- метрических, мм - дюймовых, число ниток/дюйм |
1...28 28...1 |
| Наибольший угол поворота конусной линейки, градус: | +-10 |
| Быстрое перемещение,м/с(м/мин)
- продольное - поперечное |
0,088(5,3) 0,037(2,2) |
| Мощность электродвигателя главного привода кВт | 16 |
| Габаритные размеры, мм | 3600х1910х1565 |
| Масса 1Н983 станка без люнета поддержки, кг | 8600 |
| Масса 1Н983 станка с люнетом поддержкой, кг | 9100 |
