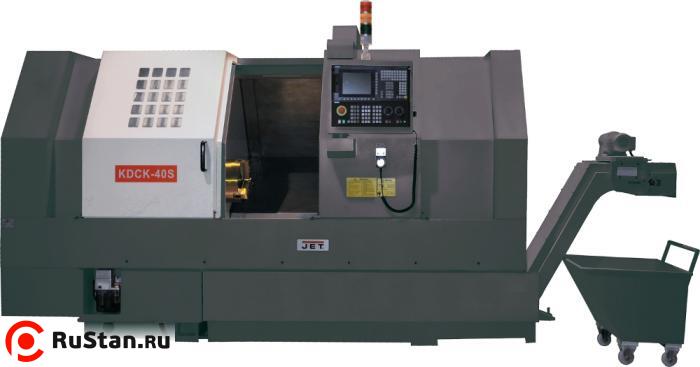

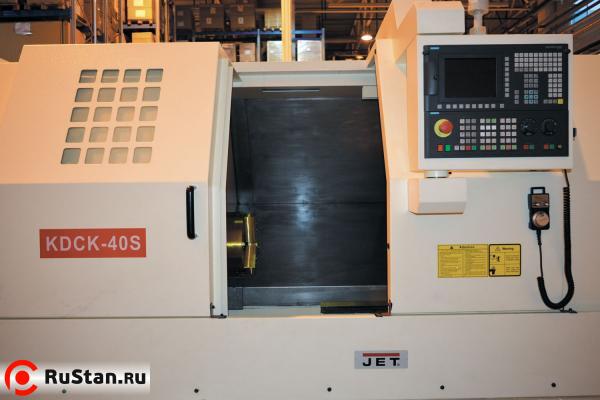

Модель: | JET KDCK-40F |
|
Артикул: | 50000511T |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
Аналоги JET KDCK-40F
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
Особенности конструкции
- Система Fanuc 0i- MATE TD
- Siemens сервомоторы X-Z-шпиндель
- 3-х кулачковый гидравлический патрон Ø305 мм

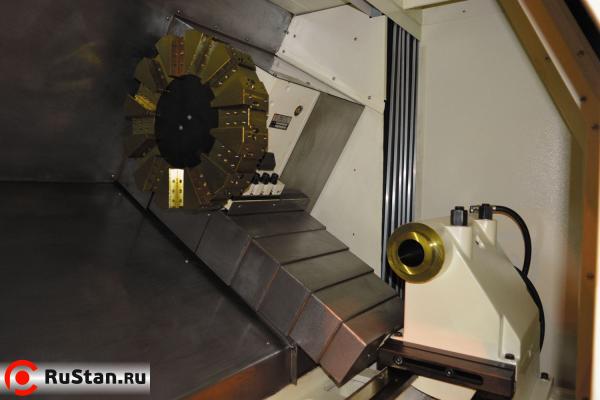

- Револьверная головка на 12 инструментов
- Автоматический стружечный конвейер
- Гидравлическая пиноль задней бабки
Стандартная комплектация
- Система Fanuc 0i- MATE TD
- 3х кулачковый гидравлический патрон Ø305 мм
- Автоматический стружечный конвейер
- Гидравлическая пиноль задней бабки
- Кабинетная защита
- Гидравлическая станция
- Система подвода СОЖ
Технические характеристики токарного станка с ЧПУ JET KDCK-40F
Модель | KDCK-40F |
---|---|
Артикул 400 В | 50000511T |
Диаметр обточки над станиной | 750 мм |
Диаметр обточки над направляющей задней бабки | 570 мм |
Макс. диаметр обточки по торцу | 750 мм |
Макс. диаметр обточки по образующей | 350 мм |
Макс. длина обточки по образующей | 870 мм |
Макс. поперечное перемещение (Х) | 350 мм |
Макс. продольное перемещение (Z) | |
- без патрона | 1050 мм |
- с патроном | 880 мм |
Проходное отверстие шпинделя | 105 мм |
Торец шпинделя | 220 мм |
Частота вращения шпинделя, плавно | 100-2000 об/мин |
Ускоренное перемещение по оси Х | 10 м/мин |
Ускоренное перемещение по оси Z | 20 м/мин |
Количество позиций инструмента | 12 |
Макс. размер инструмента | 25х25 мм |
Макс. диаметр расточного инструмента | 40 мм |
Тип направляющих Х, Z | линейные шариковые |
Диаметр пиноли задней бабки | 100 мм |
Ход пиноли задней бабки | 200 мм |
Конус пиноли задней бабки | МК-6 |
Тип мотора шпинделя | Сервомотор |
Крутящий момент привода по Х | 15 Нм |
Крутящий момент привода по Z | 22 Нм |
Мощность шпинделя | 15,0 кВт |
Минимальное перемещение | 0,001 мм |
Угол наклона направляющих | 30° |
Макс. скорость подачи | 10 м/мин |
Повторяемость Х | 0,005 мм |
Повторяемость Z | 0,006 мм |
Объем бака СОЖ | 200 л |
Шероховатость поверхности | ≤Ra0,8µ м (неметаллы) ≤Ra1,6µ м (стали) |
Габаритные размеры (ДхШхВ) | 3375 х 2250 х 1965 мм |
Масса JET KDCK-40F | 5400 кг |
