265 680 руб.
с НДС - на 27.04.2024 г.
| Модель: |  |
MH 20VL |
| Артикул: | |
3338132 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
- Доставка
Сверлильно-фрезерный станок с электронно-управляемым приводом с бесступенчатой регулировкой OPTImill MH 20VL с удлиненным ходом по оси X
Особенности
- Точно спроектированная конструкция
- Радиальное биение пиноли ≤ 0,015 мм за счет конического роликового подшипника
- Двигатель с двухступенчатым редуктором для эффективной передачи мощности двигателя
- Точная ручная подача пиноли
- Мощный электродвигатель постоянного тока с непрерывным контролем величины тока
- Электронная система защиты на 24 В
- Электронные средства управления со встроенным релейным регулятором

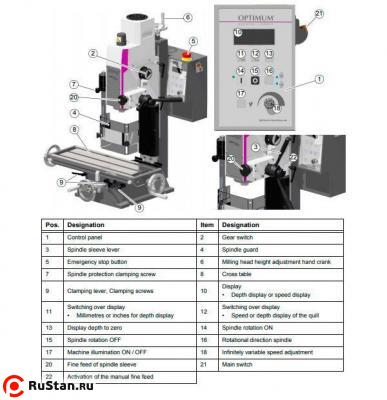

- Понятная панель управления с удобной мембранной клавиатурой
- Удобный для считывания цифровой индикатор скорости и глубины сверления
- Монолитный координатный стол больших размеров, прецизионной обработки с T-образными пазами и регулируемыми клиньями
- Регулируемые концевые упоры
- Прочная направляющая «ласточкин хвост» с возможностью регулировки зазора клиньями
- Кнопка аварийного останова
- Угол наклона сверлильной и фрезерной головки составляет ± 60°
- Точная подача сверлильного станка
- Прямое и обратное вращение шпинделя
- Станочный светильник
- Двухрядные шариковые подшипники с угловым контактом на осях, возможность беззазорной регулировки

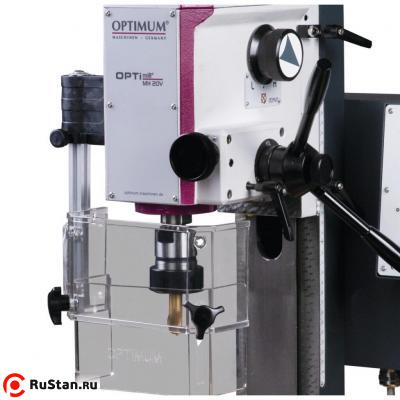

- Регулируемый по высоте экран для максимально возможной защиты оператора от стружки и отлетающих частей, оснащенный микровыключателем
- Оси X, Y и Z с подготовленной канавкой для последующей установки магнитных лент
Технические характеристики MH 20VL |
|
|---|---|
| Характеристика | Значение |
| Мощность главного двигателя | 0,75 кВт |
| Напряжение питающей сети | 220 В |
| Общее номинальное значение потребляемой мощности | 0,8 кВт |
| Максимальный диаметр торцевой фрезы | 52 мм |
| Максимальный диаметр концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 16 мм |
| Максимальный диаметр сверления в стали | 12 мм |
| Размер горизонтального стола | 698х180 мм |
| Растояние шпиндель-горизонтальный стол | 0-255 мм |
| Вылет вертикального шпинделя | 170 мм |
| Поворот шпинделя | ± 90 ° |
| Диапазон скоростей шпинделя | 100 - 3000 об/мин |
| Количество скоростей шпинделя | 2 |
| Длина стола | 698 мм |
| Ширина стола | 180 мм |
| Минимальное расстояние шпиндель-стол | 0 мм |
| Максимальное расстояние шпиндель-стол | 255 мм |
| Размер Т-образных пазов стола | 12 мм |
| Количество Т-образных пазов стола | 3 |
| Расстояние между Т-образными пазами | 63 мм |
| Максимальная грузоподъемность | 40 кг |
| Ручное перемещение по оси X | 480 мм |
| Ручное перемещение по оси Y | 175 мм |
| Ручное перемещение по оси Z | 210 мм |
| Патрон шпинделя | MT 2 |
| Диапазон поворота фрезерной головки по Z - X плоскости | 60° |
| Ход пиноли (шпинделя) | 50 мм |
| Вес MH 20VL нетто | 99 кг |

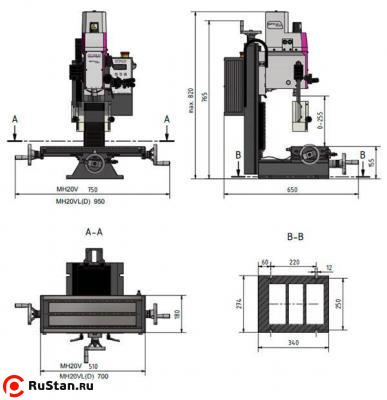

| Габариты (ДхШхВ) | 650x950x820 мм |
| Вес брутто | 126 кг |
| Габариты упаковки (ДхШхВ) | 770x714x917 мм |
Комплектация
- Рабочий инструмент
