Универсально-фрезерный настольный станок Optimum MB4

Name: Opti MB4
Brand: Optimum
SKU: MODEL-3338450
Price: 304110 RUB
Availability: PreOrder
Rating: 4 (1 reviews)

Код товара:

1818

Нет в наличии

Станок универсально-фрезерный настольный Opti MB4 фото №1

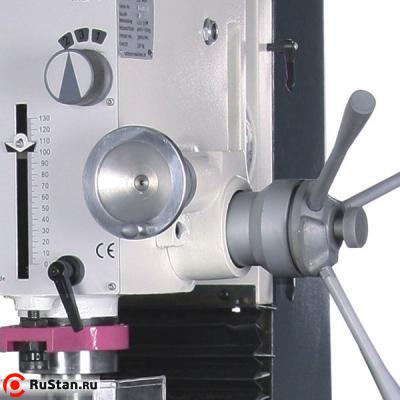

Маховик микрометрической и рукоятка грубой подачи пиноли фото №5

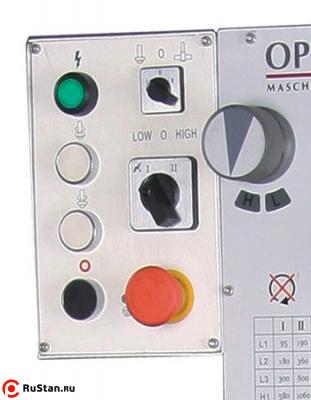

Удобная и эргономичная панель управления фото №6

Станок универсально-фрезерный настольный Opti MB4 миниатюра №1

Универсально-фрезерный настольный станок Optimum MB4 - общий вид миниатюра №2

Универсально-фрезерный настольный станок Optimum MB4 - вид на органы управления миниатюра №3

Универсально-фрезерный настольный станок Optimum MB4 - вид спереди-справа миниатюра №4

Маховик микрометрической и рукоятка грубой подачи пиноли миниатюра №5

Удобная и эргономичная панель управления миниатюра №6

Цена для юр. и физ. лиц
304 110 руб.
с НДС - на 09.06.2026 г.

Купить в лизинг

8 (345) 257-80-96

order@rustan.ru

Модель:		Opti MB4
Артикул:		3338450
Производитель:		Optimum
Сертификат:		Официальный дилер
Изготовитель:		Китай

Описание
Дополнительная оснастка
Документы
Комментарии (2)
Отзывы (1)

Универсально-фрезерный настольный станок Optimum MB4 предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Особенности конструкции

Надежный фрезерный станок с механическим редуктором и резьбонарезными функциями.
Массивные чугунные корпус и основание, которыми оснащен Opti MB4, рассчитаны на восприятие больших нагрузок.
Массивный стол с точной геометрией и низкой шероховатостью.
Широкий диапазон числа оборотов шпинделя 95 - 3200 об/мин.
Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм.
Масляная ванна зубчатого приводного механизма шпинделя.
Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
Два режима подачи пиноли: черновая и точная микрометрическая.
Режим резьбонарезания - автоматический реверс при смене направления подачи пиноли.
Поворотная на ± 45° фрезерная головка с возможностью работы в любом промежуточном положении.
Opti MB4 оснащен высокопроизводительным и экономичным 2-скоростным асинхронным электродвигателем.
Правое-левое вращение шпинделя.
Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
Защита направляющих от попадания стружки.
Большеразмерный защитный экран с конечным выключателем.
Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.

Технические характеристики фрезерного станка Оptimum MB4
Характеристика	Значение
Номер арт.	3338450
Электропитание
Электропитание	380 В ~50 Гц
Электродвигатель	1,1 / 1,5 кВт
Параметры инструмента
Максимальный диаметр рассверливания в стали	32 мм
Максимальный диаметр сверления в стали	28 мм
Максимальный диаметр торцевой фрезы	63 мм
Максимальный диаметр концевой фрезы	28 мм
Шпиндель
Число оборотов шпинделя	95 - 3200 об/мин
Количество скоростей	2 х 6
Конец шпинделя	MK 4
Ход пиноли	120 мм
Поворот фрезерной головки	± 45°
Вылет оси шпинделя	275 мм
Координатный стол
Размер стола	800 х 240 мм
Размер Т-образных пазов	14 мм
Расстояние между пазами	63 мм
Перемещения
Перемещение по оси X	450 мм
Перемещение по оси Y	200 мм
Перемещение по оси Z	430 мм
Габаритные размеры
ДхШхВ	760x850x1150 мм
Масса станка	320 кг

Комплект поставки

Комплект инструмента для обслуживания.
Руководство по эксплуатации на русском языке.

Комплектация за дополнительную плату

Быстросменный сверлильный патрон OPTIMUM MK 4, 1 — 16 мм, с частотой вращения до 6000 об/мин, шт ( арт. 3050574 )

9 720p

Комплект зажимных приспособлений М12 (58 шт) SPW12, шт ( арт. 3352017 )

10 706p

Прецизионные станочные тиски FMS 125, шт ( арт. 3354125 )

24 030p

Прецизионные станочные тиски FMSN 100, шт ( арт. 3354110 )

35 550p

Трехосевые станочные тиски MV3-125, шт ( арт. 3354178 )

32 490p

Горизонтально-вертикальный поворотный стол RT 200, шт ( арт. 3356200 )

56 520p

Универсальная делительная головка TA 125, шт ( арт. 3356125 )

56 520p

Подставка под фрезерные станки MH28V / MB4 ( арт. 3353006 )

30 798p

Виброопора SE1, шт ( арт. 3381012 )

2 970p

Устройство автоматической подачи стола V99 ( арт. 3352022 )

41 160p

Цанговый патрон MK4 / ER32 + 18 цанг 3 - 20 мм, шт ( арт. 3352094 )

25 020p

Набор сверл 1-13 мм с титановым покрытием ( арт. 3051010 )

4 366p

Набор твердосплавных фрез 3 - 12 мм 18 шт., набор ( арт. 3352118 )

Фрезерная головка MT4/M16, шт ( арт. 3350214 )

34 470p

Прецизионная расточная головка OPTIMUM Морзе 4 ( арт. 3352084 )

29 280p

Переходная оправка Optimum для сверлильного патрона для фрезерных станков МК4 / В16 / М16 ( арт. 3350304 )

1 062p

Магнитный стружкосборщик, шт ( арт. 3850010 )

4 230p

Комментарии и вопросы:

2 декабря 2017г. 15:57 Николай:

Здравствуйте! Скажите какое максимальное расстояние при максимально опущеном столе от шпинделя до стола? И ещё размер (зеркала) стола станка фрезерного станка Optimum MB4?

15 января 2018г. 11:48 :

Размер стола 800 х 240 мм Перемещение по оси Z 430 мм

Отзывы о Opti MB4:

Арсений 09.01.2019

Комментарий:

Хорошие, толстенные чугунные колонна и основание. + внутри понаставили в колонне укрепляющих раскосов. С жесткостью точно проблем не будет. А вот отверстие для обслуживания червячной передачи в колонне могли бы и поменьше сделать – ослабили конструкцию, причем в очень важном месте. Посмотрим, что победит, усиленная колонна или дырка в ней)
