Вертикальный обрабатывающий центр DMTG VDF1200
Код товара:
9545
Нет в наличии
| Модель: |  |
DMTG VDF1200 |
| Производитель: |  |
DMTG |
Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр VDF1200 с ЧПУ для единичного или серийного изготовления среднегабаритных деталей из труднообрабатываемых материалов. Предназначен для обработки заготовок из коррозионно-стойких, жаропрочных, никель-кобальтовых, титановых и других труднообрабатываемых сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
Особенности
- Инновационная система ЧПУ Fanuc 0i MF (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
- Сервопривод шпинделя Fanuc Alfa 12/7000i, сервоприводы по осям Fanuc Alfa iF 22/3000i (оси X / Y) и iF 30В/3000i (ось Z).
- Магазин инструментов манипуляторного типа на 24 инструмента.
- Мощный высокоточный шпиндель 6000 об/мин (опция: 8000 об/мин), изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).
- «Плавающая» система крепления инструмента предотвращает нагруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы.
- Высокоточные направляющие скольжения покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение рабочего стола.
- Специальная конструкция направляющих по оси Y, обеспечивающая высокую точность обработки при больших нагрузках.
- Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.

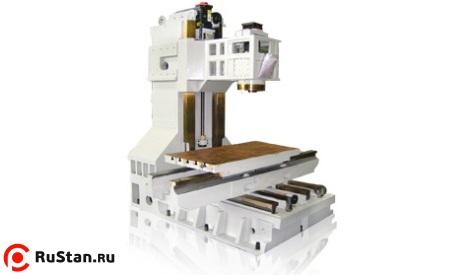

- Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
- Усиленная шпиндельная бабка с масляным охлаждением шпинделя для достижения максимального качества обработки даже в тяжелых режимах резания.
- Функция жесткого нарезания резьбы.
- Система подачи СОЖ с баком емкостью 470 литров.
- Полностью закрытая рабочая зона с защитными устройствами.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Большеразмерные раздвижные двери с бронированным стеклом.
- Система обдува конуса шпинделя при смене инструмента.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
- Два шнековых транспортера (опция: ленточный транспортер) для удаления стружки.
- Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы (опция).
Технические характеристики DMTG VDF1200 |
|
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Общая потребляемая мощность | 35 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 11 / 15 кВт |
| Система управления | |
| Система ЧПУ | Fanuc 0i MF (5) |
| Опциональные системы ЧПУ | Siemens 828D |
| Станочные данные | |
| Размер стола (Д х Ш) | 1220 х 620 мм |
| Размер Т-пазов, количество / ширина / между | 5 / 18 / 100 мм |
| Вылет оси шпинделя | 660 мм |
| Расстояние от торца шпинделя до поверхности стола | 90 - 765 мм |
| Максимальный вес обрабатываемой заготовки | 1200 кг |
| Шпиндель | |
| Максимальное число оборотов шпинделя | 6000 об/мин (опция: 8 000 об/мин) |
| Конец шпинделя | BT50 |
| Крутящий момент шпинделя продолжительно / 30 мин | 70 / 95 Нм |
| Перемещения и подачи | |
| Перемещение по оси Х | 1200 мм |
| Перемещение по оси Y | 600 мм |
| Перемещение по оси Z | 675 мм |
| Скорость рабочей подачи по всем осям | 10 000 мм/мин |
| Скорость быстрого хода по осям Х, Y | 20 000 мм/мин |
| Скорость быстрого хода по оси Z | 18 000 мм/мин |
| Диаметр / шаг ШВП по всем осям | 50 / 10 мм |
| Точность | |
| Повторяемость | ± 0,0025 мм |
| Позиционирование | ± 0,004 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | манипулятор |
| Количество инструмента | 24 |
| Максимальный диаметр / длина инструмента | 125 (250) / 350 мм |
| Максимальная масса инструмента | 15 кг |
| Время смены инструмента | 3,5 с |
| Габаритные размеры | |
| Емкость бака СОЖ | 470 литров |
| Подключение сжатого воздуха | 6 бар |
| Габаритные размеры (Д х Ш х В) | 3080 x 2400 x 2780 мм |
| Масса DMTG VDF1200 станка | 8000 кг |
Комплектация
- Магазин инструмента манипуляторного типа на 24 инструмента
- Два шнековых транспортера для удаления стружки
- Тележка для сбора стружки
- Пистолет для обдува воздухом рабочей зоны.
- Радиатор электрошкафа
- Станочный светильник
Дополнительная оснастка
- Система ЧПУ Siemens 828D
- Редуктор привода шпинделя с крутящим моментом 337,6 / 460 Нм (продолжительно / 30 минут)
- Высокоскоростной шпиндель 8 000 об/мин.
- Система масляного охлаждения шпинделя.
- 4-я ось: управляемый поворотный стол Ø250 мм
- 4-я ось: управляемый поворотный стол Ø320 мм
- Ручная задняя бабка 250 мм
- Ручная задняя бабка 320 мм
- Гидравлическая задняя бабка 250 мм
- Гидравлическая задняя бабка 320 мм
- Датчик измерения инструмента Renishaw TS27R
- Датчик измерения и привязки детали Renishaw OMP 60
- Система подачи СОЖ через инструмент 20 бар
- Система подачи СОЖ через инструмент 70 бар
- Ленточный транспортер для удаления стружки
- Кондиционер электрошкафа
