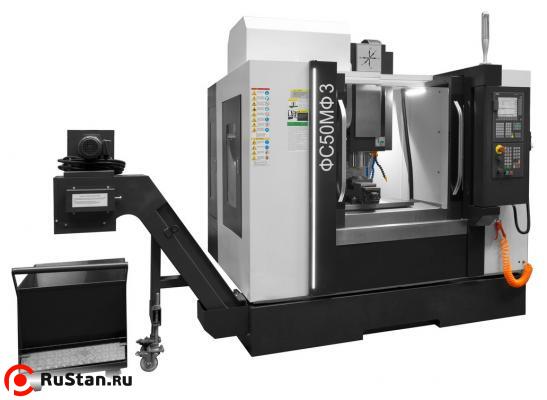

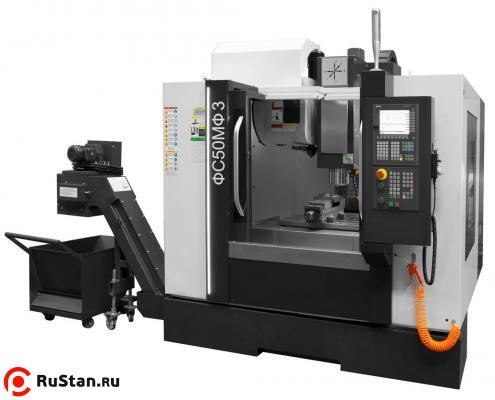

Вертикально-фрезерный обрабатывающий центр ФС50МФ3
Код товара:
50280
Нет в наличии
| Модель: |  |
ФС50МФ3 |
| Производитель: |  |
Россия |
Малый фрезерный обрабатывающий центр ФС50МФ3, сохраняя сильные стороны станков серии ФС станок представляет собой самый компактный, но при этом производительный центр.
Технические характеристики ФС50МФ3 |
|
|---|---|
| Характеристика | Значение |
| Размер стола (Д х Ш), мм | 700х350 |
| Промежуток (мм) х Ширина (мм)х Количество Т-образных пазов (шт) | 105х14х3 |
| Наибольшая нагрузка на стол, кг | 300 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 350 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 130~580 |
| Подготовка в э/шкафу под 4ю ось | нет |
| Поворотный стол | нет |
| Диаметр поворотного стола, мм | нет |
| Класс точности станка | Н |
| Оси | |
| X/Y/Z Перемещение, мм | 500/300/450 |
| X/Y/Z тип направляющих | качения/качения/качения |
| X/Y/Z/A Скорость быстрых перемещений, м/мин | 30/30/30 |
| Скорость рабочей подачи, мм/мин | 1~15 000 |
| X/Y/Z/A Номинальный момент на электродвигателях подач, Нм | 8/8/15 |
| Точность позиционирования, мкм | ±4 |
| Повторяемость позиционирования, мкм | ±2 |
| ШВП диаметр/шаг, мм | 32/16 |
| Шпиндельная бабка | |
| Мощность электродвигателя главного привода, кВт | 5.5/3.7 |
| Вращающий момент на шпинделе (до 30 мин), Нм | 35 |
| Вращающий момент на шпинделе (продолжительно), Нм | 23.3 |
| Диапазон частот вращения шпинделя, об/мин | 40~8000 |
| Хвостовик инструмента | BT 40 x 45 град |
| Конус шпинделя (7:24) | ISO40 |
| Тип магазина | манипулятор |
| Емкость магазина инструмента, шт | 16 |
| Максимальный диаметр/длина сменного инструмента, мм | ⌀130(80)/L350 |
| Макс. масса инструмента, кг | 6 |
| Время смены инструмента, сек | 2.5 |
| Тип разгрузки шпиндельной бабки | |
| Охлаждение шпинделя | опция |
| Прочее | |
| Система ЧПУ | Siemens 808 |
| Система измерения вылета инструмента (опция) | опция |
| Система привязки заготовки, измерения детали (опция) | опция |
| Тип стружкосборника | ленточный |
| Требуемое давление воздуха, МПа | 0.6 |
| Емкость бака СОЖ, л | 210 |
| Максимальная потребляемая мощность станка, кВА | 28 |
| Габаритные размеры (Д х Ш х В), мм | 2000х1800х2300 * |
| Размеры на поддоне (Д х Ш х В), мм | |
| Масса ФС50МФ3 нетто, кг | 2000 |
| Масса брутто, кг | 3000 |
| Примечание | * размеры справочные без стружкосборника и тележки |
Базовая комплектация ФС50МФ3

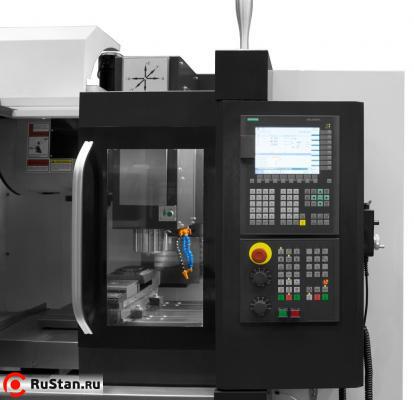

- ЧПУ Siemens SINUMERIK 808DA;
- Конус шпинделя 7/24 BT40, 8 000 об/мин;
- Функция нарезание резьбы метчиком;
- Устройство автоматической смены инструмента с манипулятором на 16 инструментов;
- Устройство зажима/разжима инструмента;
- Система обдува конуса шпинделя при смене инструмента;
- Рабочее освещение и лампа индикации состояния станка;
- Пластинчатый транспортер и тележка под стружку;
- Пистолет для обдува воздухом готовых деталей;
- Система подачи СОЖ в зону резания, обильный полив вокруг шпинделя, системы смыва стружки с поддона;
- Сепаратор СОЖ;
- Электрошкаф с теплообменником;
- Линейные направляющие;
- ШВП по трем осям;
- Автоматическая смазка направляющих и гаек ШВП;
- Телескопическая защита направляющих;
- Инструмент для обслуживания станка в ящике;
- Документация на русском языке.
Опции
- Масляный холодильник шпинделя;
- Устройство контроля обмера детали Renishaw OMP;
- Автоматическое устройство настройки инструмента Renishaw TS-27R, OTS;
- Комплект измерительной системы Hexagon;
