Ручной ленточнопильный станок TBH-170F по металлу служит для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Преимущества резки на ленточнопильном станке перед дисковыми отрезными станками

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм.
  • Высокое качество поверхности реза.
  • Малая ширина пропила (до 1,5 мм) экономит расход металла.
  • Возможность резки пакетов заготовок.
  • Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
  • Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.

Область применения

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Заготовительные цеха в машиностроительной отрасли
Заготовительные цеха в машиностроительной отрасли
Заготовительные цеха на листообрабатывающих предприятиях
Заготовительные цеха на листообрабатывающих предприятиях
Металлобазы
Металлобазы

Получаемые изделия

Схема обработки

Отличительные особенности

  • Станки TBH-170F позволяют делать распилы заготовок диаметром до 170 мм с ручным возвратом пильной рамы в первоначальное положение.
  • Станки оборудованы дросселируемыми гидравлическими цилиндрами подач, которые позволяют автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
  • Станок TBH-170F имеет поворот пильной рамы, что значительно упрощает процесс распила заготовок под углом.
  • Регулировка скорости – коробка передач.
  • Скорость пилы – 40, 80 м/мин.

Конструктивные особенности

Консольный тип конструкции - рама закреплена в одной точке

Подъем и опускание пильной рамы осуществляется в ручную оператором станка, для регулировки скорости опускания на раме установлен гидродемпфер. Регулировка скорости вращения – 3-х ступенчатый редуктор.

Механический упор для отмера заготовок с метрической линейкой
Поворотная пильная рама до 45° позволяет осуществлять распил заготовок под углом без перемещения заготовки
Система подачи СОЖ в зону резания

Технические характеристики TBH-170F

Характеристика Значение
Тип управления ручной
Подача пильной рамы собственный вес с гидрорегулировкой
Зажим заготовки ручной
Осуществление реза под углом поворотная рама (+ 45º)
Параметры реза при 90º, ● Круглый профиль, мм 170
Параметры реза при 90º, ■ Квадратный профиль, мм 140 х 140
Параметры реза при 90º, ▬ Прямоугольный профиль, мм 210 х 140
Параметры реза при 45º, ● Круглый профиль, мм 120
Параметры реза при 45º, ■ Квадратный профиль, мм 110 х 110
Параметры реза при 45º, ▬ Прямоугольный профиль, мм 130 х 110
Параметры реза при 30º, ● Круглый профиль, мм 70
Параметры реза при 30º, ■ Квадратный профиль, мм 60 x 60
Параметры реза при 30º, ▬ Прямоугольный профиль, мм 70 x 60
Размер ленточного полотна, мм 20 x 0,9 x 2105
Скорость вращения ленточного полотна, м/мин 80 / 40
Тип привода Редуктор
Мощность электродвигателя, кВт 0,90 / 0,55
Габаритные размеры:
ДхШхВ, мм 900x560x1260
Вес TBH-170F , кг 160
Габаритные размеры в упаковке:
ДхШхВ, мм 1000x650x1300
Вес брутто, кг 200

Стандартная комплектация

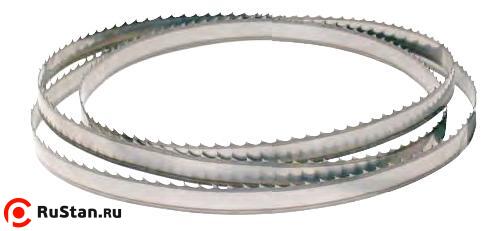

  • Полотно ленточной пилы М42 – 1 шт.

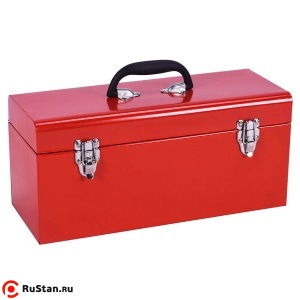

  • Инструмент для обслуживания станка

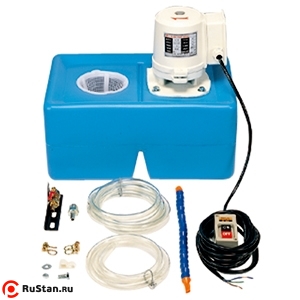

  • Система подачи СОЖ
  • Магнитный выключатель
  • Механический упор с линейкой для отмера заготовок
  • Система натяжения ленточного полотна с контролем по индикатору

Дополнительная комплектация

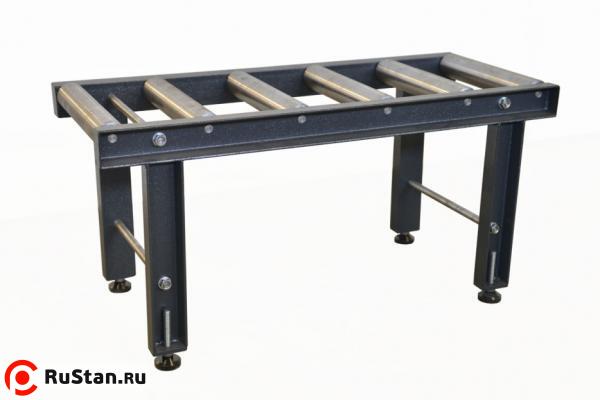

  • Рольганги
