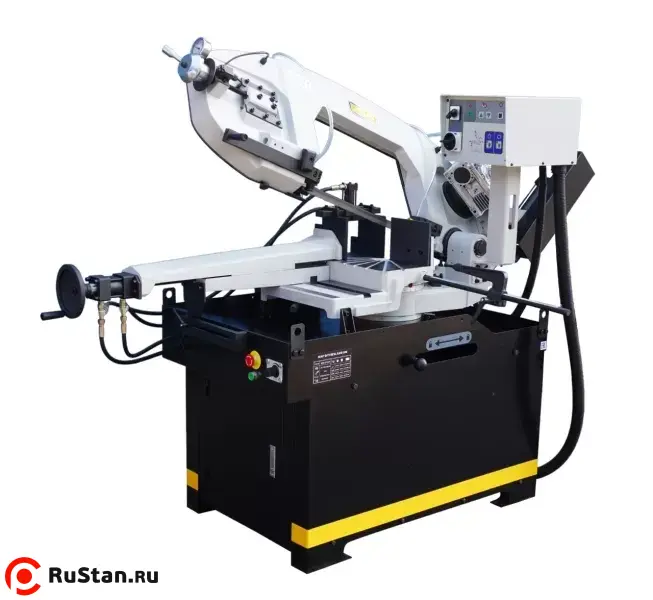

Полуавтоматический ленточнопильный станок Stalex BSM-270GH

Техническое описание станка

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок Stalex BSM-270GH позволяет делать распилы заготовок диаметром до 270мм и прямоугольник 220х370мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок, тиски позволяют работать с заготовкой шириной до 370мм. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы станка Stalex BSM-270GH

• Поворотный стол с возможностью поворота пилы в обе стороны от – 45°… 0°…+45°…+60°, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червячная передача 25:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
• Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников

Стандартная комплектация для Stalex BSM-270GH

• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Гидравлическая система движения рамы пилы
• Гидравлические тиски
• Скорость вращения пилы, две скорости резания - 34 / 68 м/мин
• Трёх лучевой маховик механического натяжения ленты
• Датчик контроля натяжения полотна – тензометр
• Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
• Мерный упор 520 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Шкаф-подставка для инструментов
• Пила ленточная квалитет М42

Таблица распила (рабочая зона)
