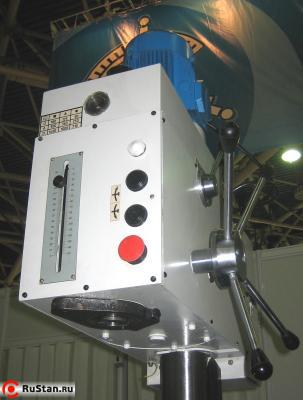

Вертикально сверлильный станок 2С125

Вертикально сверлильный станок 2С125  предназначен для сверления, рассверливания, зенкерования, зенкования, развертывания и нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавным инструментом.

Отличительные особенности станка мод. 2С125:

• 9 частот вращения шпинделя
• 3 автоматические подачи шпинделя для станка 2С125-04
• Муфта перегруза
• Рабочий стол с механизмом регулирования высоты на основе рейковой подачи 420х300мм
• Основание рабочей поверхности 320х320

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2С125, 2С125-04

Характеристика	2С125	2С125-04
Условный диаметр сверления в стали, мм	25	25
Наибольший диаметр сверления в стали, мм	31	31
Диапазон нарезаемых резьб	M5-M22	M5-M22
Размер рабочей поверхности, мм	420x300	420x300
Количество Т-образных пазов	3	3
Ширина центрального паза	14H12	14H12
Размер рабочей поверхности плиты, мм	320х320	320х320
Количество Т-образных пазов	3	3
Ширина центрального паза	14H12	14H12
Наибольшее расстояние от торца шпинделя до стола, мм	730	730
Наибольшее расстояние от торца шпинделя до плиты, мм	1210	1210
Подъём стола, мм	680	680
Расстояние от оси шпинделя до колонны, мм	320	320
Конус шпинделя	Moрзе 3	Moрзе 3
Механические подачи пиноли шпинделя, мм	-	0,05...0,1; 0,1; 0,2 (0,28; 0,56) *
Перемещение пиноли шпинделя, мм	150	150
Количество частот вращения шпинделя	9	9
Количество механических подач пиноли шпинделя	-	3
Диапазон частот вращения шпинделя, об/мин	90-1400 (180-2800)*
Мощность двигателя главного движения, кВт	1,5 (1,1)*	1,5 (1,1)*
Наибольшая масса заготовки, кг	100	100
Наибольшая высота заготовки на столе, мм	500	500
Наибольшая высота заготовки на плите, мм	900	900
Масса 2С125 станка 2С125, кг (с упаковкой)	585	585
Масса 2С125 станка, кг (без упаковки)	430	450
Габаритные размеры, мм (с упаковкой)	1100x760x2260	1100x760x2260
Габаритные размеры, мм (без упаковки)	800x500x2050	800x500x2050
* опция

КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Ключ к электрошкафу Д73-72;
- Рукоятка для поднятия стола и сверлильной головки;
- Техническая документация (Руководство по эксплуатации).


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-03;
- Втулки переходные по Конусам Морзе;
- Тиски станочные неповоротные 7200-0209-02 (125 мм) или 7200-0214-02 (160 мм);
- Тиски станочные поворотные 7200-0210-02 (125 мм) или 7200-0215-02 (160 мм);
- Патрон резьбонарезной 6162-4003-01 (М3-М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М3-М12);
- головка 6251-4002М-01 (М4);
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Патрон резьбонарезной 6162-4003-02 (М14-М24);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02:
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
- головка 6251-4002М-10 (М22);
- Ограждение зоны резания;
- Освещение;
- Система подачи СОЖ.

Чертеж фундамента 2С125, 2С125-04
