Токарный станок с ЧПУ DMTG CKE6136Z/1000
Код товара:
50988
Нет в наличии
| Модель: |  |
CKE6136Z/1000 |
| Артикул: | |
3514330 |
| Производитель: |  |
DMTG |
Высокопроизводительный и точный токарный станок DMTG CKE6136Z/1000 с ЧПУ для серийного и мелкосерийного производства.
Особенности DMTG CKE6136Z
- Инновационная система ЧПУ Siemens 808D (опция: Fanuc 0i TF (1)/ Siemens 828D)
- Двухдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
- Асинхронный двигатель шпинделя, управляемый частотным преобразователем Delta electronics (Тайвань) (опция: сервопривод шпинделя).
- Сервоприводы Fanuc Beta i (8 Нм) по всем осям.
- 4-позиционный электромеханический сменщик инструмента (опция: 6-позиционный электромеханический сменщик инструмента).
- Механический 3-кулачковый токарный патрон 200 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань)).
- Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется.
- Механическая задняя бабка (опция: гидравлическая задняя бабка).

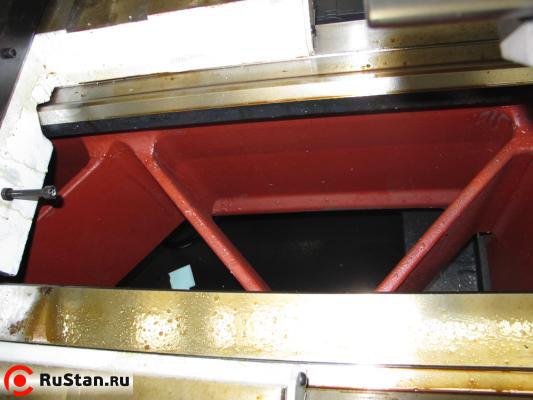

- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости.
- Закаленные призматические направляющие станины (не ниже HRC 50, толщина закаленного слоя не менее 2 мм).
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Полностью закрытая рабочая зона с защитными устройствами.
- 2 передние раздвижные дверцы с большими прозрачными окнами.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Система подачи СОЖ с баком емкостью 20 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
- Современный аналог советского станка 16А20Ф3.
Технические характеристики CKE6136Z/1000 |
|
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Общая потребляемая мощность | 16 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 5,5 кВт |
| Система управления | |
| Система ЧПУ | Siemens 808D |
| Опциональные системы ЧПУ | Fanuc 0i TF (1) / Siemens 828D |
| Станочные данные | |
| Диаметр обработки над станиной | 360 мм (4-поз. см.) / 300 мм (6-поз. см.) |
| Диаметр обработки над суппортом | 180 мм |
| Межцентровое расстояние | 1000 мм |
| Ширина станины | 300 мм |
| Максимальный вес обрабатываемой заготовки | 150 кг |
| Шпиндель | |
| Число оборотов шпинделя | 20 - 2500 об/мин |
| Количество ступеней (автом. переключение) | 2 |
| Проходное отверстие шпинделя | 52 мм |
| Фланец шпинделя | А2-6 (DIN 55026, ISO 702/I) |
| Внутренний конус шпинделя | Морзе 6 |
| Диаметр шпинделя в передней опоре | 90 мм |
| Крутящий момент шпинделя | 240 Нм |
| Перемещения и подачи | |
| Перемещение по оси Х | 230 мм |
| Перемещение по оси Z | 620 мм |
| Скорость рабочей подачи по оси Х | 3000 мм/мин |
| Скорость рабочей подачи по оси Z | 4000 мм/мин |
| Скорость быстрого хода по оси Х | 5000 мм/мин |
| Скорость быстрого хода по оси Z | 5000 мм/мин |
| Диаметр / шаг ШВП по оси Х | 20 / 5 мм |
| Диаметр / шаг ШВП по оси Z | 32 / 5 мм |
| Точность | |
| Повторяемость | ± 0,005 мм |
| Позиционирование | ± 0,003 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | электромеханический |
| Количество инструмента | 4 (опция: 6) |
| Максимальная высота державки резца | 20 мм |
| Время смены инструмента (4 / 6-поз см.) | 2,4 / 3 с |
| Точность позиционирования сменщика инструмента | 0,008 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК4 |
| Диаметр пиноли задней бабки | 63 мм |
| Ход пиноли задней бабки | 130 мм |
| Габаритные размеры | |
| Емкость бака СОЖ | 20 литров |
| Емкость гидростанции | 80 литров |
| Габаритные размеры (Д х Ш х В) | 2650 x 1480 x 1520 мм |
| Масса станка | 2000 кг |
Комплект поставки CKE6136Z/1000
- Механический 3-кулачковый токарный патрон Ø200 мм
- 4-позиционный электромеханический сменщик инструмента
- Механическая задняя бабка
Дополнительные опции
- Система ЧПУ Fanuc 0i TF (1)
- Система ЧПУ Siemens 828D
- Сервопривод шпинделя.
- 6-позиционный электромеханический сменщик инструмента
- Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø200 мм без отверстия
- Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø200 мм с отверстием
- Гидравлическая задняя бабка
- Гидравлическая станция
- Подшипники шпинделя NSK (Япония).
- Пневматический патрон.
- Пневматическая задняя бабка.
- Механический 4-кулачковый патрон Ø250 мм
- Механический неподвижный люнет Ø12-100 мм
- Механический подвижный люнет Ø20-90 мм
- Планшайба Ø220 мм
- Кондиционер электрошкафа
