Токарный станок с ЧПУ DTMG DL25M/1000
| Модель: |  |
DTMG DL25M/1000 |
| Производитель: |  |
DMTG |

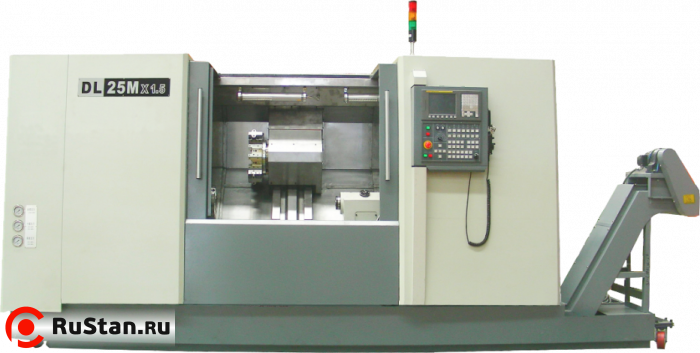

Токарный станок с ЧПУ Dalian DL25M/1000 полностью отвечает требованиям к современным обрабатывающим центрам: точность обработки, производительность, высокая скорость и опциональность в выборе комплектации.
Отливка станины выполнена в сложной форме с многочисленными ребрами жесткости, угол наклона 45 градусов, поверхность проходит термообработку, а направляющие имеют закалочный слой HRC50. Станина имеет большой вес, масса станка с минимальным РМЦ составляет 8000 кг. Прямоугольные направляющие, антифрикционное покрытие, система централизованной импульсной смазки увеличивают длительность бесперебойной и точной работы станка.
Станок оснащен системой ЧПУ Fanuc 0i-TD производства Япония. Данная система хорошо зарекомендовала себя на мировом рынке, а в нашей стране является лидером среди систем управления станками. ЧПУ полностью русифицировано и легко воспринимается оператором, сочетает в себе необходимый ряд функций: интегрированная система безопасности защиты людей и механизмов, программирование этапов обработки, работа с картой памяти и через RS232, ручное управление.

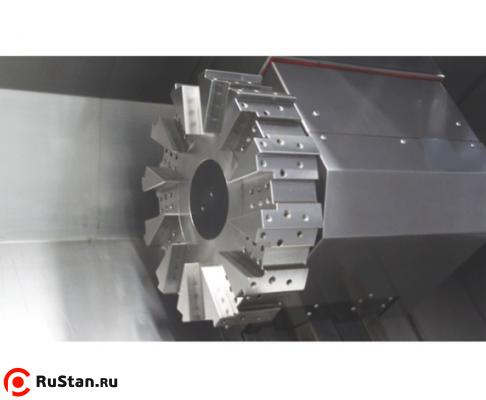

Револьверная голова производства Итальянской компании Баруфальди имеет в стандарте 12 позиций для инструмента с хвостовиком 25х25. Время смены инструмента 0,3 секунды. Главный двигатель имеет мощность 18,5 кВт, опционально можно заказать до 22 кВт. Скорость шпинделя достигает до 3500 оборотов в минуту, подшипники шпинделя изготовлены Японской компанией NSK, специально разработаны для высокоточного точения.
Станок DL25M оснащен независимой системой удаления стружки, а так же системой охлаждения которые просты в управлении и удобны для техобслуживания. Опционально со станком можно приобрести гидравлический люнет, устройство измерения длинны инструмента.
Перед отгрузкой клиенту все станки проходят обязательную предпродажную подготовку на наших производственных территориях. Пуско-наладочные работы будут проводить наши специалисты. Во время выполнения работ проводится обучение специалистов заказчика, обработка тестовой детали и проверка станка по точностям с использованием самого современного оборудования.
Технические характеристики токарного станка DTMG DL25M/1000
| Характеристики | DL25M/1000 | |
|---|---|---|
| Макс. диаметр изделия типа диск, мм | 520 | |
| Макс. диаметр обработки тел типа вал | 310 | |
| РМЦ, мм | 1000 | |
| Оси | ||
| Максимальное перемещение оси Х, мм | 310 | |
| Макс перемещение по оси Z, мм | 1050 | |
| Быстрые перемещения по оси Z, мм/мин | 12000 | |
| Быстрые перемещения по оси Х, мм/мин | 12000 | |
| Рабочая подача, мм/мин | 0~9000 | |
| Диаметр ШВП/шаг ось Z, мм | 32/8 | |
| Диаметр ШВП/шаг ось Х, мм | 40/10 | |
| Тип и мощность сервопривода по оси X | fanuc | |
| Тип и мощность сервопривода по оси Z | fanuc | |
| Тип направляющих Х | скольжения | |
| Тип направляющих Z | скольжения | |
| Точность позиционирования по осям X/Z, мм | 0,01 | |
| Повторяемость позиционирования осей X/Z, мм | 0,006 | |
| Угол наклона станины, град | 45 | |
| Ширина направляющих, мм | ||
| Шпиндельная бабка | ||
| Диаметр 3х кулачкового патрона, мм | 10" | |
| Диапазон скоростей шпинделя, об/мин | 35~3500 | |
| Диаметр отверстия шпинделя, мм | 74 | |
| Максимальный диаметр прутка, мм | ||
| Торец шпинделя | A2-8 | |
| Внутренний диаметр подшипника шпинделя | 130 | |
| Мощность э/д шпинделя (продолжительно), кВт | 18.5 | |
| Мощность э/д шпинделя (30 минут), кВт | 22 | |
| Момент на шпинделе (продолжительно), Нм | ||
| Момент на шпинделе (30 минут), Нм | ||
| Тип привода шпинделя | Ременный | |
| Тип э/д шпинделя | Серво | |
| Резцедержка | ||
| Число интструментов, шт | 12 | |
| Тип резцедержки | Гидро | |
| Размер хвостовика режущего инструмента, мм | 25x25 | |
| Время смены инструмента – верт. револьверная головка,с | - | |
| Время смены инструмента – гориз. револьверная головка, с | 0.4 | |
| Точность позиционирования револьверной головки, мм | 0,008 | |
| Мощность э/д приводного инстумента, кВт | - | |
| Обороты приводного инструмента, об/мин | - | |
| Задняя бабка | ||
| Перемещение задней бабки, мм | до патрона | |
| Выдвижение пиноли задней бабки, мм | 139 | |
| Диаметр пиноли, мм | 100 | |
| Конус пиноли гидравлической задней бабки, № | Морзе 5 | |
| Конус пиноли механической задней бабки, № | - | |
| Прочее | ||
| Потребляемая мощность, кВА | 40 | |
| Система ЧПУ | Fanuc 0i | |
| Наличие транспортера стружки | ленточный | |
| Емкость бака СОЖ, л | ||
| Емкость гидростанции, л | 45 | |
| Вес нетто, кг | 7300 | |
| Вес брутто, кг | 7800 | |
| Габаритные размеры, мм | 4430х1830х1977 | |
Вариант поставки
| Стандартная комплектация | Опции |
|---|---|
| Транспортер пластинчатого типа | |
| Телескопическая защита направляющих | люнет гидравлический |
| Гидравлическая задняя бабка | Система измерения инструмента (Metrol, Renishaw) |
| Подача СОЖ в зону резания | |
| Документация на русском языке | - |
| 3-х кулачковый гидравлический патрон | 2-х кулачковый гидравлический патрон |
| Освещение рабочей зоны | Подача СОЖ через инструмент |
| Бесступенчатое регулирование скорости вращения шпинделя | - |
