Токарный станок Flash FTL500 (*T) с ЧПУ Siemens 808D (Опция: Fanuc, GSK)
Код товара:
40357
Нет в наличии
| Модель: |  |
Flash FTL500 (*T) |
| Производитель: |  |
Z-MaT |

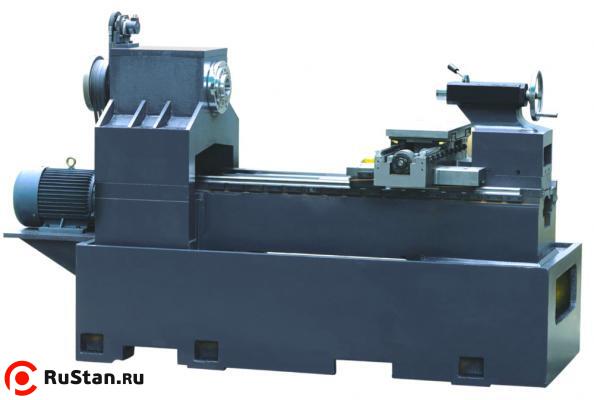

Токарный станок с ЧПУ линейки FLASH с высокоскоростной линейной направляющей, горизонтальной станиной, 8-ми позиционной револьверной головкой, гидравлическим 3-х кулачковым или цанговым патроном, увеличивающими эффективность и точность производства
Особенности

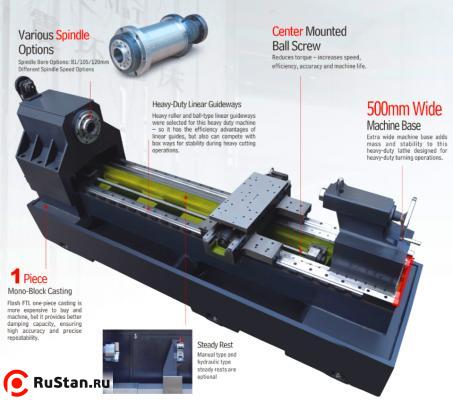

- Задняя бабка установлена на своих собственных направляющих, параллельно основным направляющим. Эта структура является очень жесткой и точной.
- Ось Z на модели FTL320 направляющая скольжения.
- Линейные направляющие защищены телескопическими кожухами из нержавеющей стали - что обеспечивает максимальную защиту ШВП и продление срока службы оборудования.
Стандартная комплектация
- Ручной 3-х кулачковый патрон.
- 4-х позиционная вертикальная резцедержка + 2 блока установленные на суппорте.
- Ручная задняя бабка.
- Автоматическая система смазки.
- Система автоохлаждения.
- Освещение рабочей зоны.
Технические характеристики Flash FTL500 (*T) |
||
|---|---|---|
| Характеристика | Значение | |
| Вместимость | ||
| Патрон | 10", *8" | |
| Тип стола / направляющая | плоский/LM | |
| Диаметр изделия над станиной, мм | 500 | |
| Максимальная длина обработки, мм | 1000/1500 (от центра до центра)
850/1350 (от патрона до центра) *750/1250 (8/12 поз. головка) |
|
| Диаметр изделия над суппортом, мм | 260 | |
| Шпиндель | ||
| Проходное отверстие шпинделя, мм | 81 | *62 |
| Макс. диаметр сквозного отверстия, мм | 70 | *52 |
| Тип передней части шпинделя | A2-8 | *A2-6 |
| Скорость вращения шпинделя, об/мин | 1600
*2500 |
*2000
*3500 *4000 |
| Мощность главного двигателя, кВт | 7.5, *11, *15 | |
| Перемещение по осям | ||
| Перемещение по осям X/Z, мм | 280/1000, 280/1500 | |
| Быстрый ход X/Z, м/мин | 15/15, *20/20 | |
| Резцедержка | ||
| Тип резцедержки | 4-х поз. вертикальная
*8-поз. револьверная головка *многорезцовый |
|
| Кол-во позиций, шт. | 4+2, *8+2 | |
| Задняя бабка | ||
| Тип задней бабки | Ручная, *Гидравлическая | |
| Конус пиноли задней бабки | MT5 | |
| Перемещение задней бабки, мм | 100 | |
| Прочее | ||
| Полная мощность, кВА | 15 | |
| Внешние габариты (ДxШxВ), мм | 3400x1600x2010 | |
| Вес Flash FTL500 (*T) , кг | 3600 | |
Примечание: * - опция, "LM" - линейная направляющая, *T - с револьверной головкой и другими конфигурациями
Дополнительная комплектация
- Различные патроны.
- Различные пружинные цанги.
- Различные системы управления.
- Гидравлическая задняя бабка.
- Устройство подачи прутка.
- Приводной инструмент.
- 8-позиционная револьверная головка.
