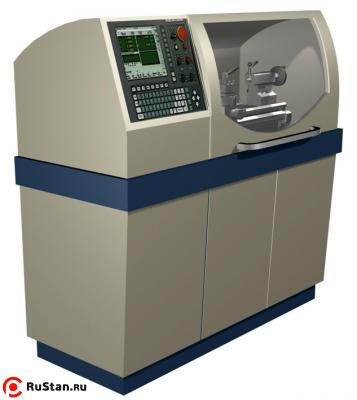

Токарно-винторезный станок ТВ-101 с ЧПУ КТ-GSK-928 и кабинетом
| Модель: |  |
ТВ-101 |
| Производитель: |  |
Россия |
Станок токарно-винторезный ТВ-101 с ЧПУ KT-GSK 928 предназначен для профессиональной подготовки операторов, наладчиков ЧПУ и инженерных кадров технических университетов.
Станок состоит из отдельных узлов, размещенных на монолитной чугунной станине с V-образными направляющими скольжения. Станок установлен и жестко закреплен на подставке с ограждением кабинетного типа. На лицевой панели ограждения смонтирована стойка ЧПУ KT-GSK 928 с русифицированным интерфейсом.
Станок оснащен ШВП (шарико-винтовыми парами) для поперечной и продольной подач суппорта, а также 3-мя серводвигателями, обеспечивающими достаточную точность станка.
На суппорте станка установлена 4-х резцовая автоматическая головка.
Технические характеристики ТВ-101 |
|
|---|---|
| Характеристика | Значение |
| Наибольший диаметр изделия, устанавливаемого над станиной, мм | 220 |
| Наибольший диаметр обработки над поперечными салазками суппорта, мм | 125 |
| Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм | 19 |
| Наибольшая длина обтачивания, мм | 535 |
| Максимально допустимая масса изделия, устанавливаемого | |
| - в патроне, кг | 8 |
| - в центрах, кг | 15 |
| Пределы шагов всех типов нарезаемых резьб, мм | от 0,25 до 12 |
| Тип конусных поверхностей | Морзе, метрические и др. |
| Высота центров над направляющими станины, мм | 135 |
| Высота центров над поперечной салазкой, мм | 73 |
| Центр в шпинделе, Морзе | 3 |
| Патрон трехкулачковый, Ø мм | 125 |
| Центр в пиноли задней бабки, Морзе | 2 |
| Пределы частот вращения шпинделя в режиме точение/конус, об/мин | 20…1500 (2000) |
| Пределы частот вращения шпинделя в режиме резьба, об/мин | 10…100 |
| Шаг подач при точении, мм/об | по характер. ЧПУ |
| Пределы скоростей быстрых перемещений: | |
| - продольное суппорта, м/мин | 5 |
| - поперечное салазок поперечных, м/мин | 3 |
| Максимальное поперечное перемещение салазки с резцом, мм | 125 |
| Высота державки резца, мм | 16 |
| Наибольшее перемещение пиноли задней бабки, мм | 65 |
| Величина поперечного перемещения задней бабки, мм | 5 |
| Мощность серводвигателей, кВт | |
| - шпинделя | 1,6 |
| - продольной подачи | 1,0 |
| - поперечной подачи | 0,7 |
| Габаритные размеры станка с кабинетным ограждением (ДхШхВ), мм | 1550x700x1500 |
| Масса станка, кг | 390 |
Комплектация
Станок поставляется в собранном виде с подставкой (каркасом) и с кабинетным ограждением. Дополнительные принадлежности и инструмент упакованы в отдельный ящик с приложенным упаковочным листом, по которому проверяется комплектность поставки.
