Токарный станок Star SL12 c ЧПУ Siemens 808 advanced
Код товара:
40334
Нет в наличии
| Модель: |  |
Star SL12 |
| Производитель: |  |
Z-MaT |

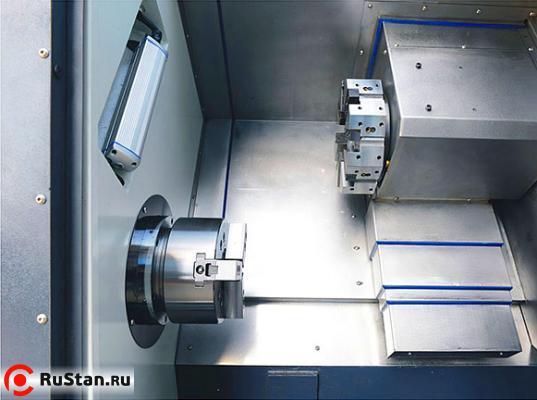

Токарные многоцелевые станки с ЧПУ линейки STAR SL оборудованы популярной наклонной станиной с высокоскоростной револьверной головкой и гидравлическим патроном, обеспечивающей его универсальное применение и большую популярность.
Особенности
- Конструкция с наклонной станиной, цельное литье.
- Поворачиваемая панель управления, эргономичный дизайн.
- Главный серводвигатель, высокая скорость и постоянный крутящий момент.
- Компактные размеры за счет отсутствия задней бабки, подходит для установки систем автоматической подачи заготовок.
- Высокоэффективная револьверная головка, двустороннее вращение, отсутствие выдвижения инструментального диска.
- Высококачественные электронные компоненты Schneider.
- Линейная направляющая на цилиндрических роликах и подшипники с цилиндрическими роликами увеличивают жесткость (модель SL12).
Стандартная комплектация
- Гидравлический 3-кулачковый патрон
- 8-позиционная револьверная головка
- Освещение рабочей зоны
- Сигнальная лампа
- Автоматическая система смазки
- Система подачи СОЖ
Технические характеристики Star SL12 |
|||
|---|---|---|---|
| Характеристика | Значение | ||
| Вместимость | |||
| Размер патрона | 12 дюймов, *15 дюймов | ||
| Диаметр изделия над станиной, мм | 550 | ||
| Максимальная длина обработки, мм | 400 | ||
| Максимальный диаметр обработки, мм | 500 | ||
| Диаметр изделия над суппортом, мм | 290 | ||
| Шпиндель | |||
| Проходное отверстие шпинделя, мм | 105 | *105 | *120 |
| Макс. диаметр сквозного отверстия, мм | 91 | *91 | *110 |
| Тип передней части шпинделя | A2-11 | *A2-8 | *A2-11 |
| Скорость вращения шпинделя, об/мин | 1000 | *1800 | *1000 |
| Мощность главного двигателя, кВт | 7.5/11, *11/15 | ||
| Перемещение по осям | |||
| Перемещение по оси X, мм | 280 | ||
| Перемещение по оси Z, мм | 400 | ||
| Быстрый ход по осям X/Z, м/мин | 15/20 | ||
| Револьверная головка | |||
| Высота центра, мм | 100 | ||
| Кол-во инструментов в револьверной головке | 8, *12 | ||
| Сечение державки | 25x25 | ||
| Конструкция | |||
| Угол наклона станины | 35° | ||
| Тип направляющей | Линейные направляющие (LM) | ||
| Прочее | |||
| Полная мощность, кВА | 18 | ||
| Внешние габариты (ДxШxВ), мм | 2700x1700x1900 | ||
| Вес Star SL12 , кг | 4800 | ||
Примечание: *- опция, "LM" линейная направляющая
Дополнительная комплектация
- 12-позиционная револьверная головка.
- Различные патроны и цанги.
- Различные системы управления.
- Различные отверстия шпинделя.
- Конвейер для удаления стружки.
- Устройство для настройки инструмента.
