Токарно-винторезный станок OPTIturn TH 3309D

Код товара:
34634
Нет в наличии
OPTIturn TH 3309D фото №1
OPTIturn TH 3309D фото №2
OPTIturn TH 3309D фото №3

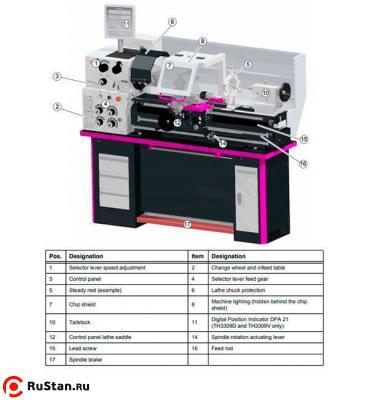

OPTIturn TH 3309D фото №4
Аналоги
Цена для юр. и физ. лиц
843 390 руб.
с НДС - на 09.06.2026 г.
Купить в лизинг
8 (345) 257-80-96
order@rustan.ru
Модель:
OPTIturn TH 3309D
Артикул:
3402040
Производитель: Optimum
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

Токарный станок повышенной мощности OPTIturn TH 3309D с цифровым указателем положения DPA 21.

Особенности

  • Закаленные и шлифованные направляющие оси Z
  • Крепление шпинделя Camlock DIN ISO 702-2 № 4
  • Точная обработка
  • Маховики с ценой деления лимба 0,04/0,01 мм
  • Четырехпозиционный держатель инструмента
  • Все направляющие могут быть отрегулированы клиновыми вставками
  • Главный шпиндель работает в масляной ванне
  • Шестерни гладкие, закаленные и шлифованные
  • Диапазон регулировки верхней салазки ± 90 °
  • Допуск радиального биения шпинделя менее 0,015 мм.
  • Маховики испытаны в соответствии с EN 23125
  • Безопасные маховики по осям X и Z с функцией разблокировки
  • Двухканальный правый левый переключатель протестирован в соответствии с EN 23125

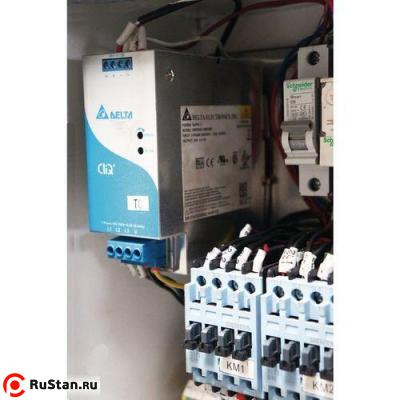

  • Электрическая система постоянного тока 24 В с двухканальной цепью безопасности согласно EN 23125
  • Защита токарного патрона проверена в соответствии с EN 23125
  • Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849
  • Блокируемый главный выключатель
  • Поворотная на 360° верхняя каретка суппорта
  • Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
  • Маховик перемещения задней бабки с ценой деления лимба 0,02 мм
  • Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
  • Сильно ребристая призматическая станина
  • Основание станка с отсеком для инструмента с правой стороны (левая сторона с 3 панелями (без отсеков))
  • Выдвижной поддон для стружки с направляющими
  • Устройство аварийной остановки с ножным управлением
  • Интегрированная светодиодная лампа

TH 3309D / TH 3309V

  • Цифровой индикатор положения
  • Влагозащитная клавиатура
  • Стеклянные линейки

Технические характеристики OPTIturn TH 3309D
Характеристика Значение
Мощность главного двигателя 1,5 кВт
Напряжение питающей сети 380 В
РМЦ 830 мм
Макс. Ø обработки над станиной 330 мм
Диаметр обработки над направляющими 196 мм
Диаметр обработки над выемкой станины 170 мм
Длина выемки в станине 430 мм
Диапазон продольной подачи 0,052 — 1,392 мм/об
Количество продольных подач 32
Диапазон поперечных подач 0,014 — 0,38 мм/об
Количество поперечных подач 32
Пределы шага нарезаемых метрических резьб 0.4 — 7 мм/об
Количество шагов (метрические резьбы) 26
Пределы шага нарезаемых дюймовых резьб 56-4 ниток на дюйм
Количество шагов (дюймовые резьбы) 34
Диапазон оборотов (скоростей) 60 - 2000 об/мин
Количество передач (скоростей) 16
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 38 мм
Конус шпинделя КМ5
Размер державки инструмента (резца) 16 мм
Конус пиноли задней бабки КМ3
Перемещение пиноли задней бабки 110 мм
Диаметр отверстия в задней бабке 32 мм
Ход по оси Х 98 мм
Ход по оси Z 164 мм
Высота центров 165 мм
Ширина направляющих станины 181 мм
Вес нетто 430 кг

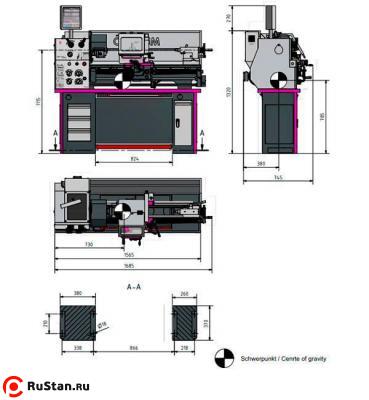

Габариты (ДхШхВ) 1685x745x1590 мм
Вес брутто 480 кг
Габариты упаковки (ДхШхВ) 1710x760x1520 мм

Стандартная комплектация

  • Неподвижный люнет ф19-70 мм
  • Подвижный люнет ф16-50 мм
  • Светодиодный светильник
  • Первая заправка маслом
  • Переходная втулка МК5/МК3
  • Два центра упорных МК 3
  • Комплект сменных шестерен гитары
  • Комплект обслуживающего инструмента
  • Четырехпозиционный держатель инструмента
  • Не забудьте приобрести токарный патрон!
