Цена для юр. и физ. лиц
2 607 120 руб.
2 476 764 руб.
с НДС - на 08.07.2020 г.
  • Описание
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

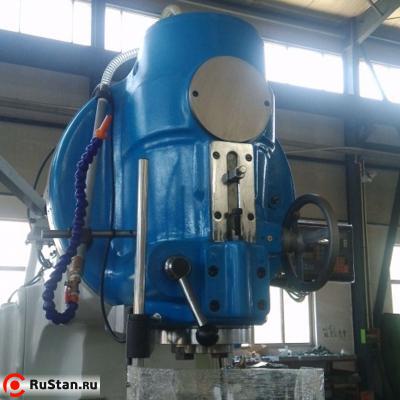

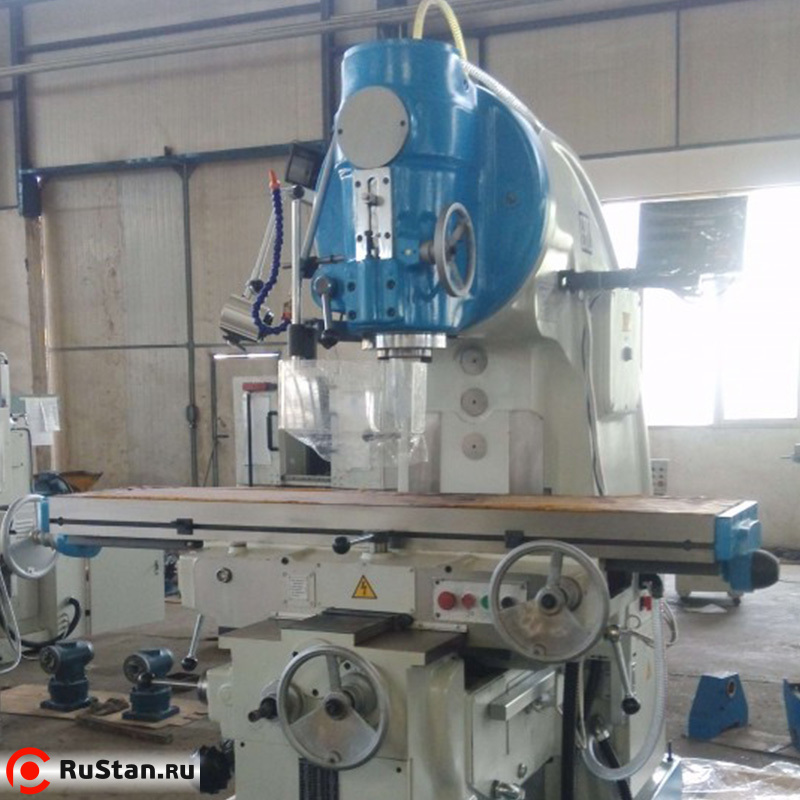

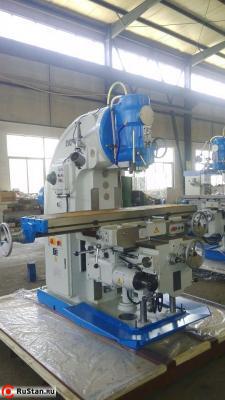

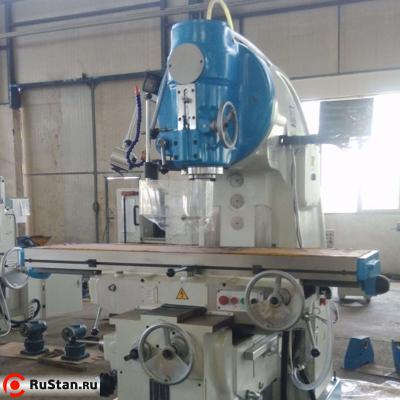

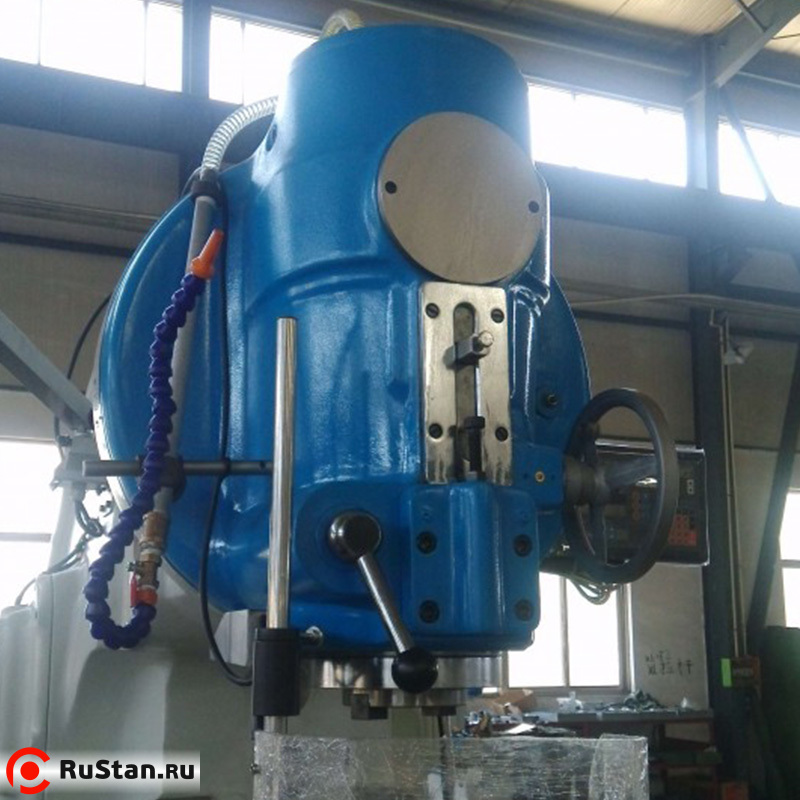

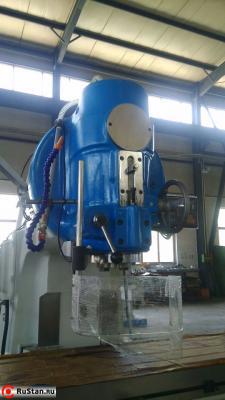

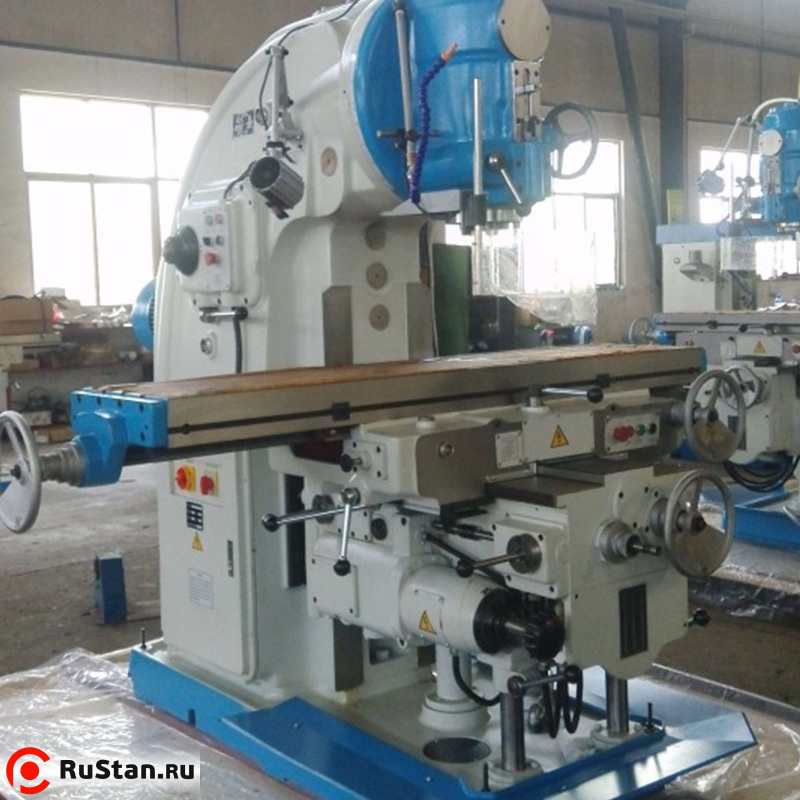

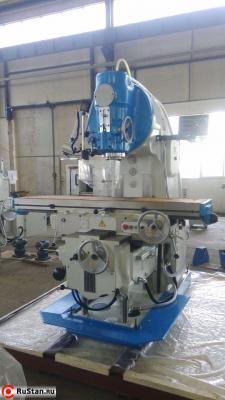

Современный фрезерный станок FH-170 по металлу способен выполнять различные фрезерные операции, обрабатывать горизонтальные и вертикальные поверхности, выполнять фасонную обработку, обрабатывать пазы, зубчатые механизмы и т.д. Он позволяет выполнять также сверлильные и расточные операции, за счет широкого диапазона оборотов привода. Таким образом, его возможно использовать как универсально-фрезерный станок.


Технические характеристики FH-170

Характеристика Значение
Размер стола (ШхД), мм 400х1700
Макс. нагрузка, кг 800
Макс. продольный ход стола:
-ручной, мм 900
-механический, мм 880
Макс. поперечный ход стола:
-ручной, мм 315
-механический, мм 300
Макс. вертикальный ход стола:
-ручной, мм 385
-механический, мм 365
Число и размер Т-образного паза 3 х 18 мм
Расстояние между Т-образными пазами, мм 90
Конус шпинделя ISO50
Диаметр отверстия шпинделя, мм 29
Диаметр переднего подшипника шпинделя, мм 90
Ход шпинделя в осевом направлении, мм 85
Расстояние от переднего конца шпинделя до поверхности стола:
-мин, мм 130
-макс., мм 515
Число скоростей 18
Диапазон скорости подачи стола, мм/мин:
-продольное направление 23,5-1180
-поперечное направление 23,5-1180
-вертикальное направление 8-394
Скорость ускоренного перемещения стола, мм/мин:
-продольное направление 2300
-поперечное направление 2300
-вертикальное направление 770
Разрешение считывающего устройства, мм 0,005
Общая мощность, кВт 15
Главный двигатель, кВт 11
Скорость главного двигателя, об/мин 1440
Двигатель насоса подачи СОЖ, кВт 0,125
Подача СОЖ, л/мин 22
Общие размеры (ДхШхВ), мм 2558х2159х2328
Масса FH-170 нетто, кг 4250
Масса брутто, кг 4850

Комплектация

Наименование

Спецификация

Кол-во

Примечание

1

Тяга



1

комплект



2

цанговый патрон

4, 5, 6, 8, 10, 12, 14,

1

комплект





ISO50   и  цанги

16 , 18 ,20







3

Фрезерная оправка

ISO50-Ø40

1

шт





ISO50









4

Конус 7:24

7:24 ISO50/MK4

1

шт



5

Масленка



1

шт



6

Тиски станочные

поворотные 200мм

1 шт



7

Анкерный болт

М20х500

4

шткомплекта



8

Рожковый ключ

17х19

1

шт



9

Рожковый ключ

22х24

1

шт



10

Рожковый ключ

27х30

1

шт



11

Рожковый ключ

32х36

1

шт



12

Односторонний ключ

14

1

шт

может быть











заменен на











11х14

13

Односторонний ключ

50

1

шт

может быть











заменен на











50х55

14

Шестигранный ключ

5,6,8,10

4

шт



15

Втулка МК4/МК2



1 шт



16

Втулка МК4/МК3



1

шт
