Модель:
JET JMD-45L
Артикул:
50000856T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

Фрезерно-сверлильный станок JMD-45L представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции.

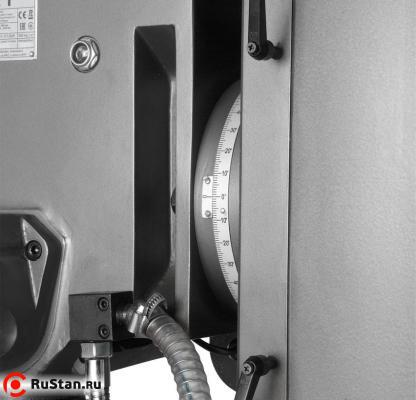

Для расширения задач по обработки заготовок, фрезерная головка станка имеет возможность поворота влево/право на 90°, облегчая технологические манипуляции в процессе обработки. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

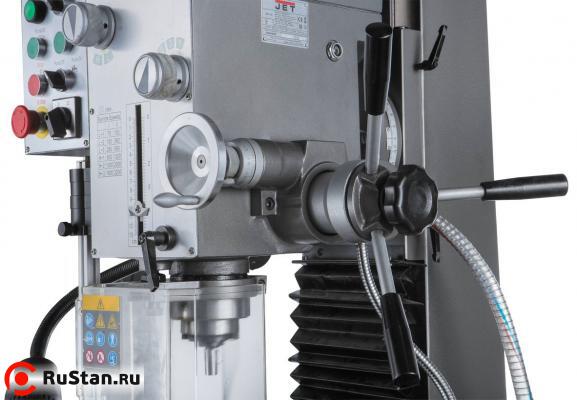

Фрезерно-сверлильный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом ISO30 с зажимной тягой М12. Ход пиноли шпинделя составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 45мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 80 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

Модель оборудована мощным асинхронным электродвигателем - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

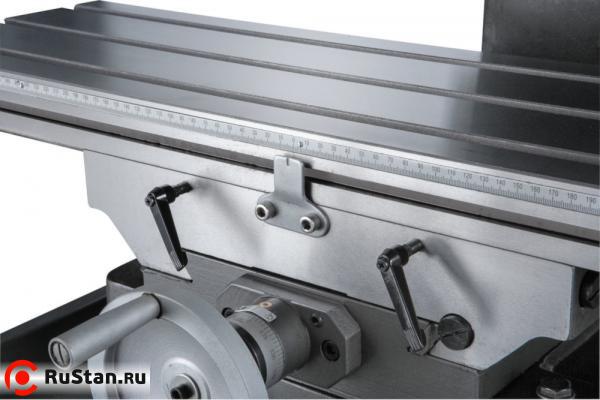

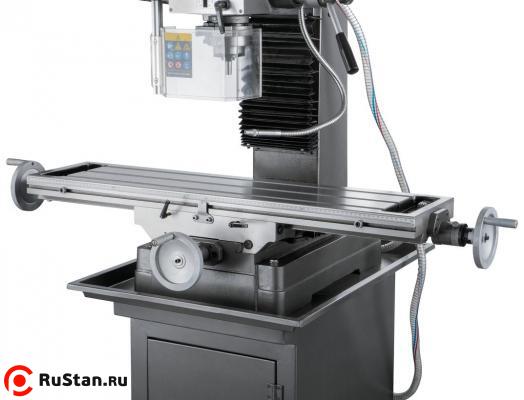

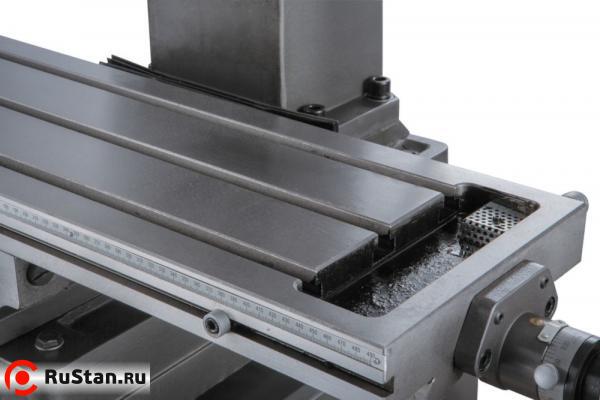

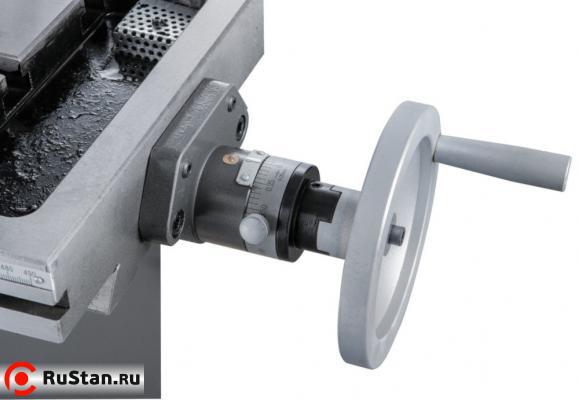

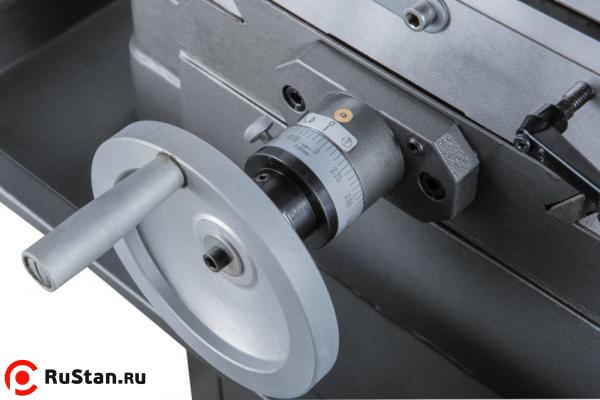

Модель JMD-45L оснащена рабочим столом размером 800 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 560мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Общий вес станка составляет 350кг.

Особенности JET JMD-45L

  • Тяжелое основание и мощная вертикальная стойка из серого чугуна
  • Направляющие рабочего стола типа Ласточкин хвост

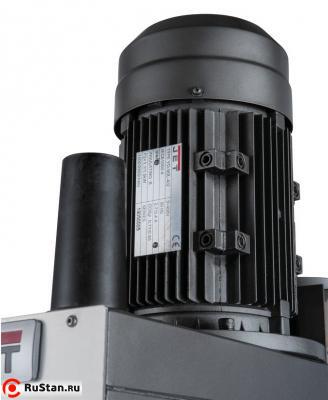

  • Мощный асинхронный двигатель 1,5 кВт
  • Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
  • Конус шпинделя ISO30

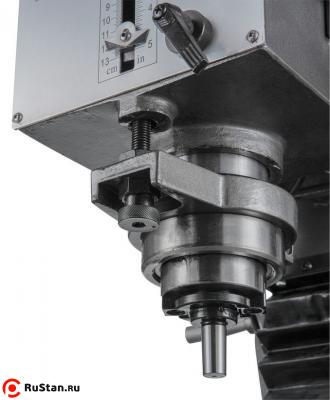

  • Ограничитель глубины сверления

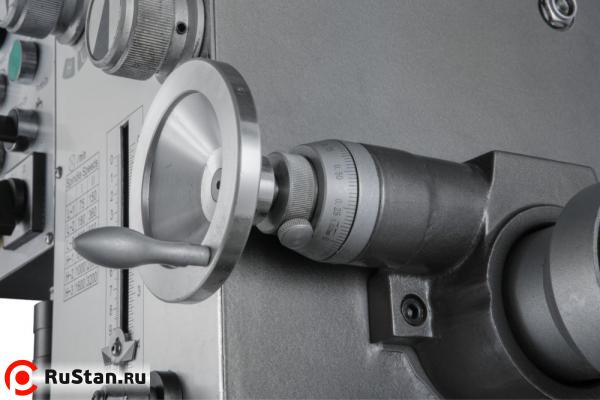

  • Микро подача по оси Z
  • Наклон фрезерной головы влево, вправо ±90°

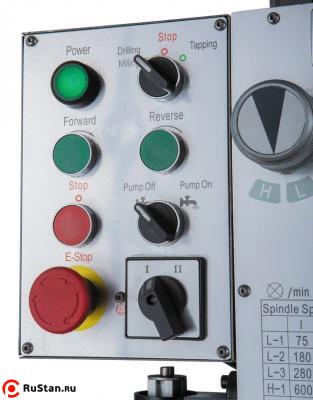

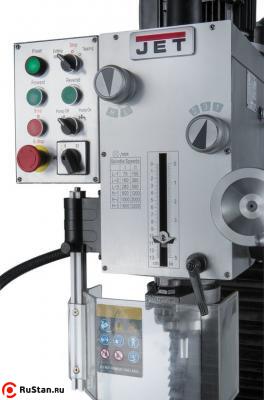

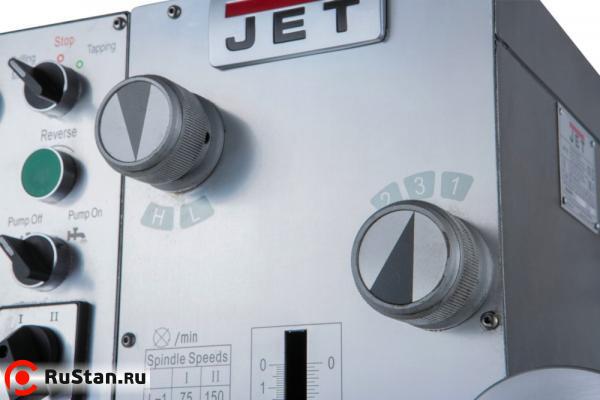

  • Центральная панель управления
  • Режим нарезания резьбы, с автоматическим включением реверса

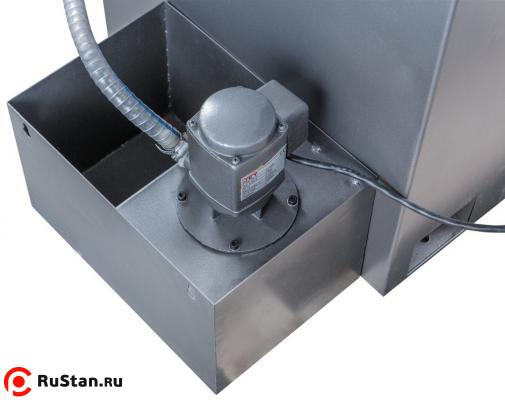

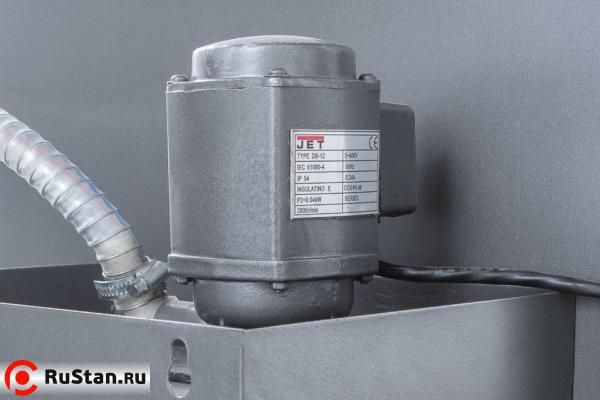

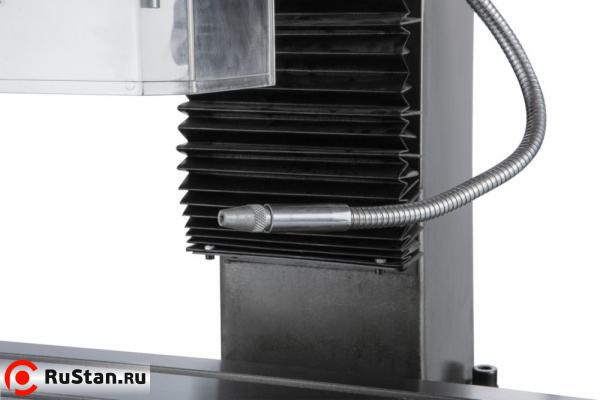

  • Системы подач СОЖ в зону резания

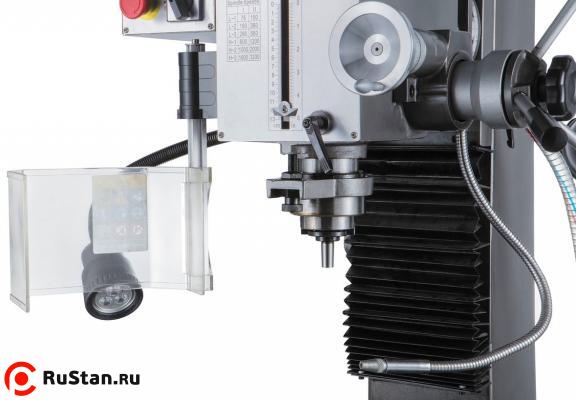

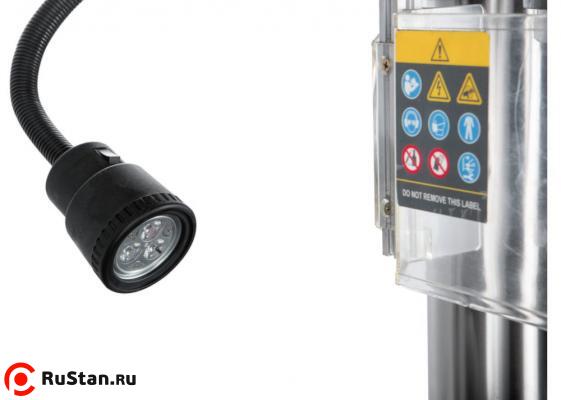

  • Лампа местного освещения

Технические характеристики JET JMD-45L

Характеристика Значение
Напряжение, В 400
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы, мм 80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 800 x 240
Ход стола по оси X и Y, мм 560х190
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ±90˚
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 460
Ход пиноли шпинделя, мм 120
Мощность двигателя, кВт 1,1/1,5

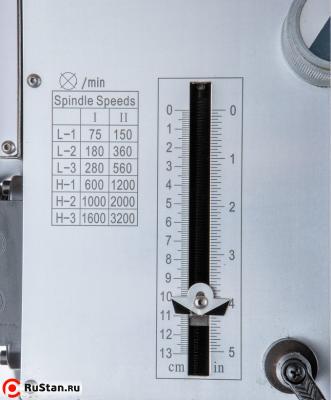

Частота вращения шпинделя, об/мин I – 75,180,280,600,1000,1600
II – 150,360,560,1200,2000,3200
Габариты (ДхШхВ), мм 1090x785x1120
Масса JET JMD-45L , кг 350

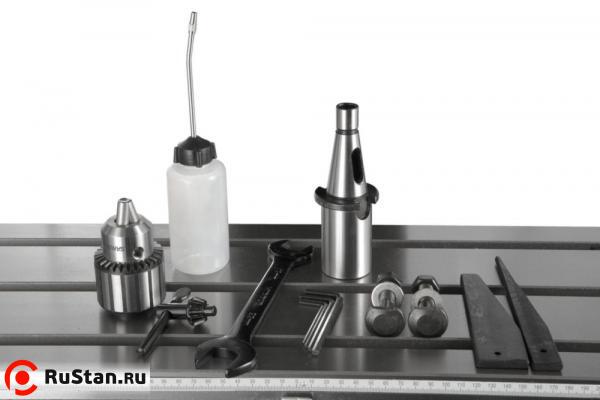

Комплектация JET JMD-45L

  • Шомпол М12 – 1 шт.
  • Оправка ISO30/MT3 – 1 шт.
  • Дорн ISO30/В16 – 1 шт.
  • Сверлильный патрон 1-13 мм/В16
  • Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
  • Набор шестигранных ключей
  • Клин-выколотка – 2 шт.
  • Рожковый ключ 22-19 – 1 шт.
  • Масленка
  • Инструкция по эксплуатации

Комплектация за дополнительную плату
