4х осевой обрабатывающий центр с ЧПУ TOPMILL 650S (4 оси)
Код товара:
61385
В наличии 2 шт.
4 189 959 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
TOPMILL 650S (4 оси) |
| Артикул: | |
МК 410810 |
| Производитель: | MetalTec |
|
| Изготовитель: |  |
Китай |
Вертикальный многоцелевой обрабатывающий центр TOPMILL 650S (4 оси) предназначен для обработки деталей, требующих высокой точности,
имеющих сложную форму, например, пресс-форма.
Такие типы обработки, как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных
и трехмерных изогнутых поверхностей, обработка наклонных поверхностей могут быть осуществлены в одну установку, тем самым реализуя процесс программирования и
сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.
Станок оснащен поворотным столом - 4 ось диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
Основные компоненты, такие как станина, стол, каретка скольжения, колонна, шпиндельная бабка и другие изготовлены из высокопрочного чугуна из песчано-смоляной смеси; напряжение снимается двойным старением, увеличивается жесткость и устойчивость, а вибрации и деформации, вызываемые режущей силой станка, эффективно подавляются.
Конструктивные особенности

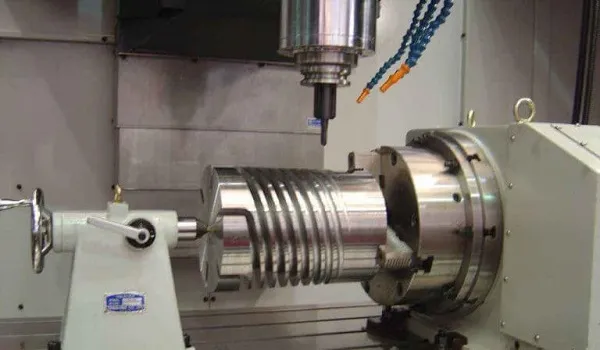

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀170 ММ С ЗАДНЕЙ БАБКОЙ)
Станок оснащен поворотным столом диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий.
Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

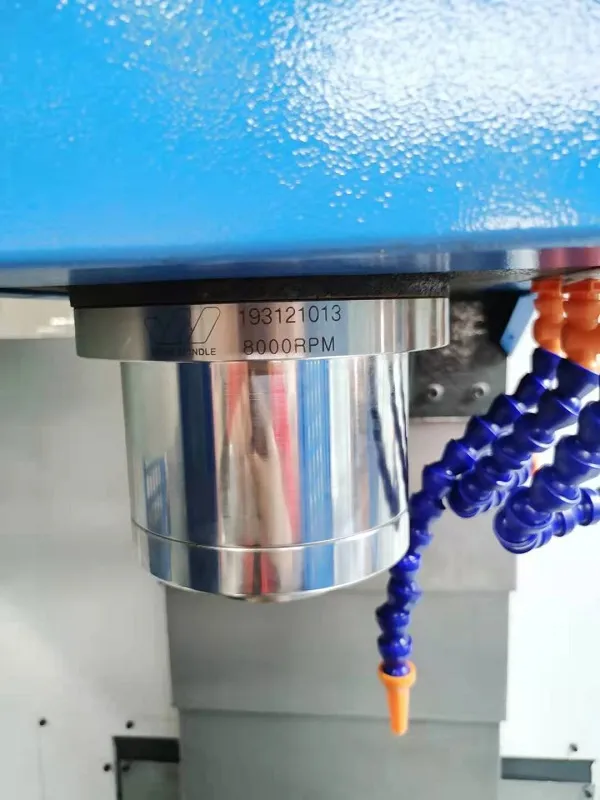

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

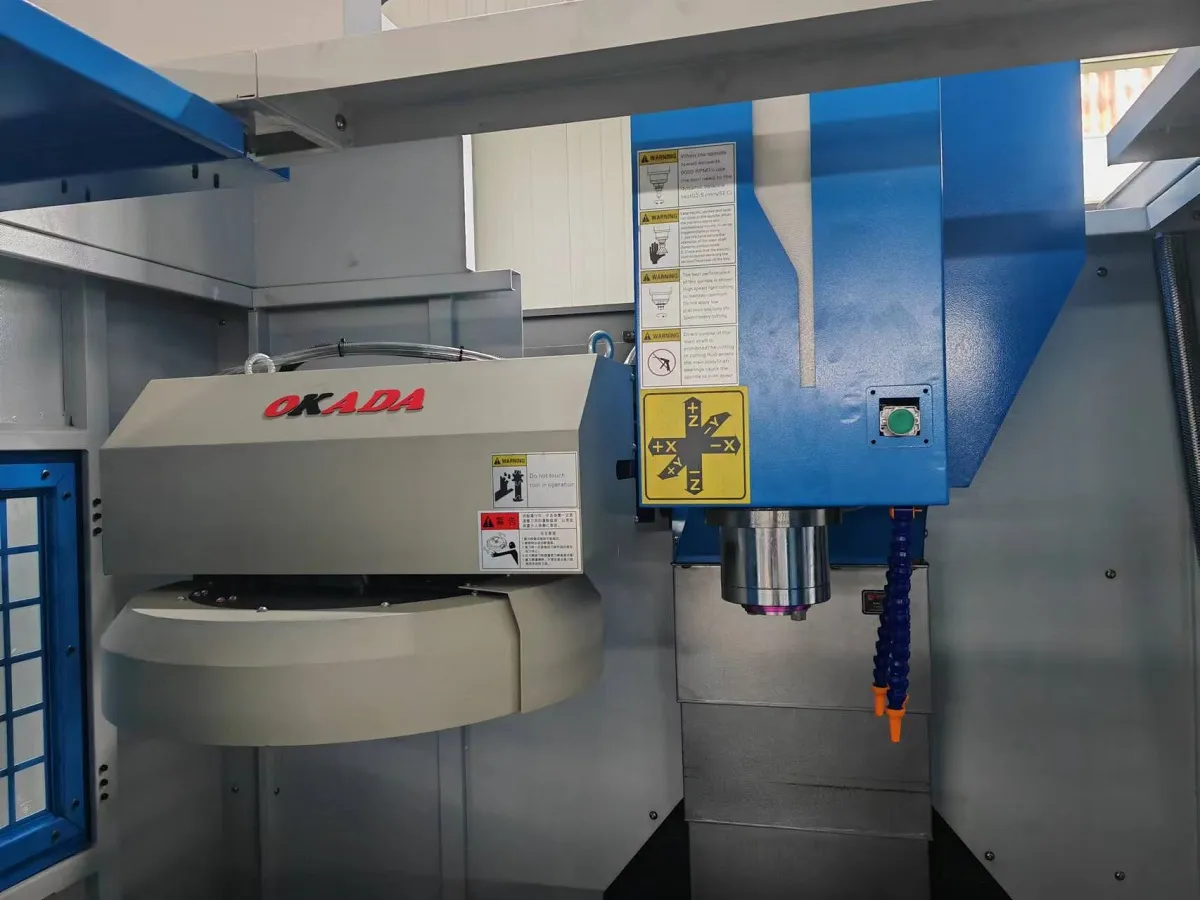

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

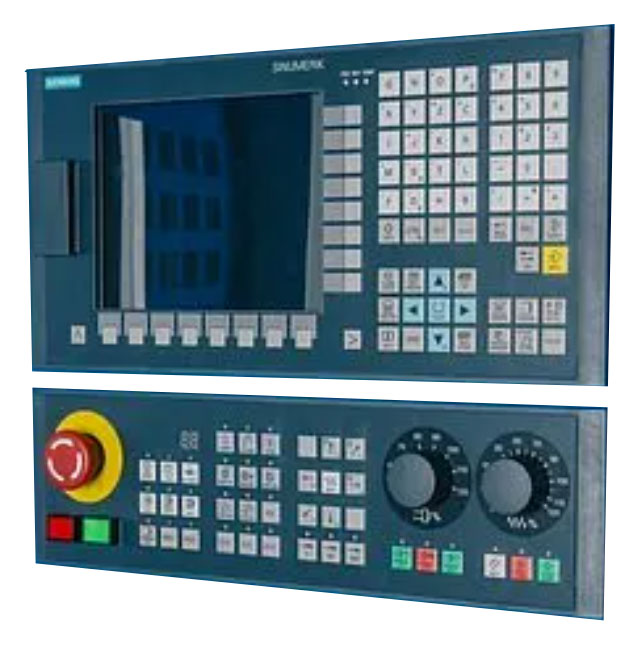

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
Обработка с поддержкой до 4-ти осей;
Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуаций - Safe Torque Off (STO);
Обратная связь по положению.
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
Высокая технологичность
Продолжительный период эксплуатации
Высокие скорости перемещения
Высокая несущая способность
Простота смазки и взаимозаменяемость
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
Предназначена для охлаждения инструмента во время обработки.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
Технические характеристики TOPMILL 650S (4 оси) |
|
|---|---|
| Характеристика | Значение |
| Размеры рабочего стола, мм | 800 х 420 |
| Наибольшая нагрузка на стол, кг | 500 |
| T-пазы стола, мм | 18 x 80 x 5 |
| Перемещение по оси X, мм | 650 |
| Перемещение по оси Y, мм | 450 |
| Перемещение по оси Z, мм | 510 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 660 |
| Расстояние от шпинделя до колонны, мм | 470 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | 4012 / 4012 / 4012 / Класс точности P4 |
| Обороты шпинделя, об/мин-1 | 8000 |
| Инструментальная система OKADA (Тайвань) | |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 12 |
| Максимальный вес устанавливаемого инструмента, кг | 15 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 20 000 |
| Серводвигатели SIEMENS, X/Y/Z, нм | 7,5 / 7,5 / 15 |
| Скорость обработки, мм/мин | 1 - 10 000 |
| Точность позиционирования, мм | ± 0,005 |
| Повторяемость, мм | ± 0,003 |
| Давление воздуха, МПа | 0,6 |
| Общая установленная мощность, кВт | 9-11 |
| Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
| Габаритные размеры | 2350х2270х2500 |
| Вес TOPMILL 650S (4 оси) , кг | 4300 |
Стандартная комплектация
- 4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀170 ММ С ЗАДНЕЙ БАБКОЙ)
- ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
- ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)
- МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)
- СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
- ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS
- ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
- СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
- АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
- ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
