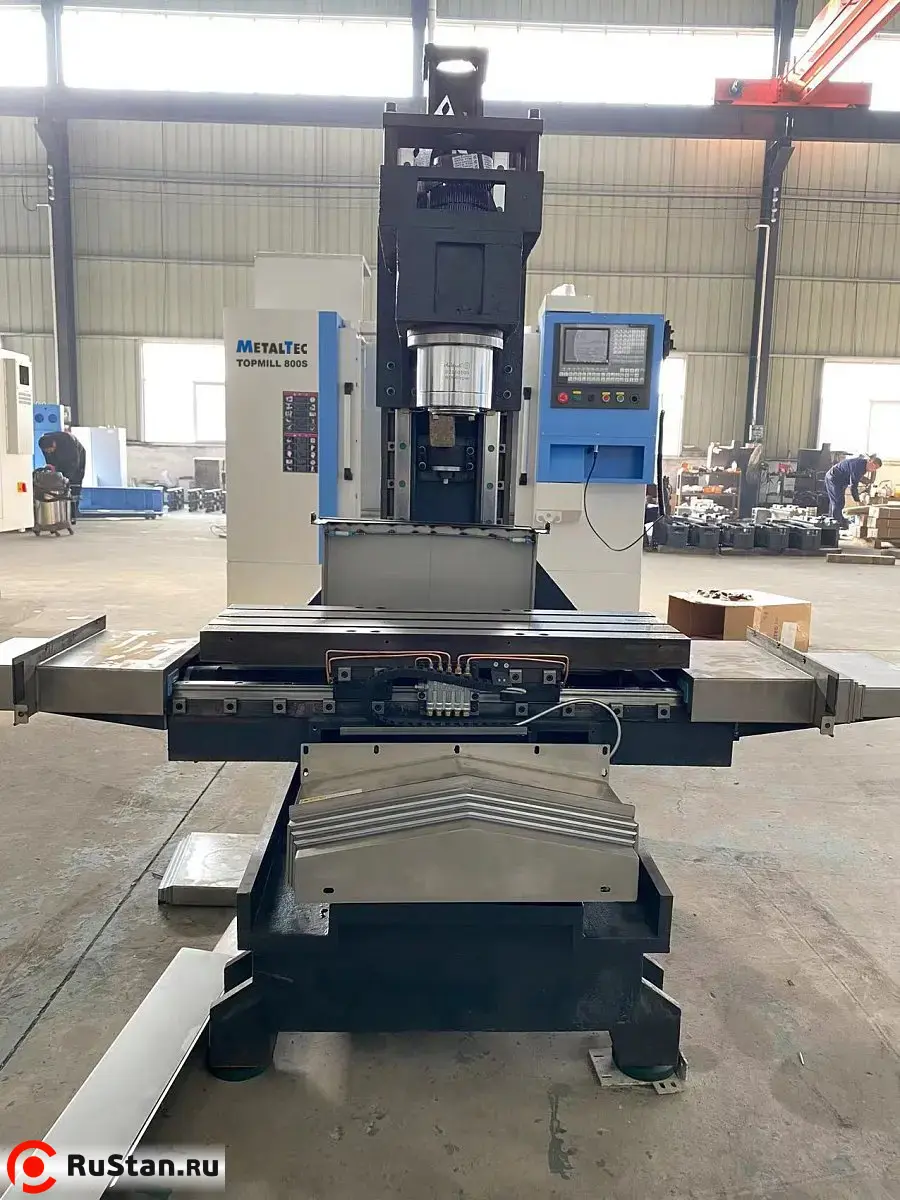

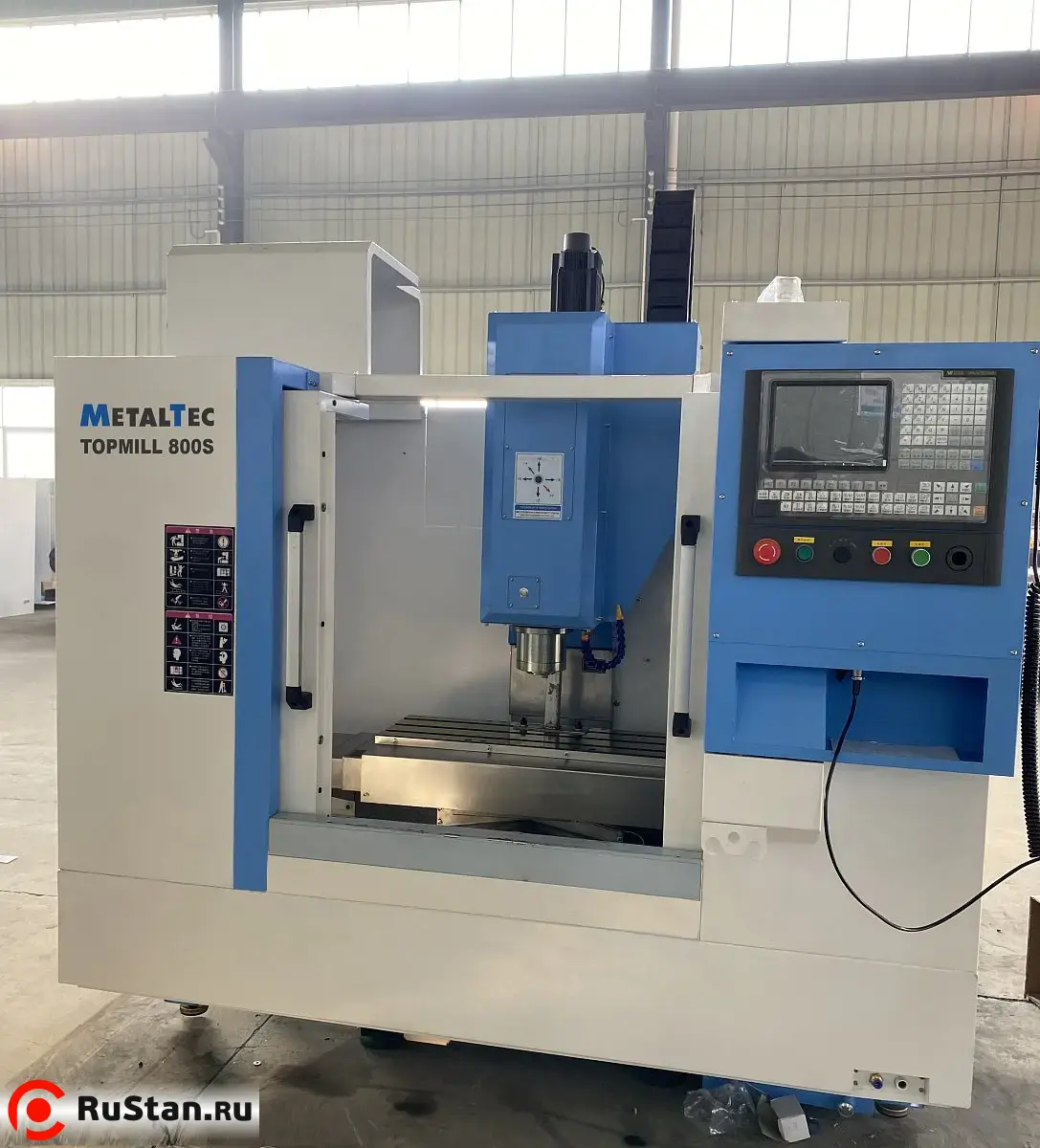

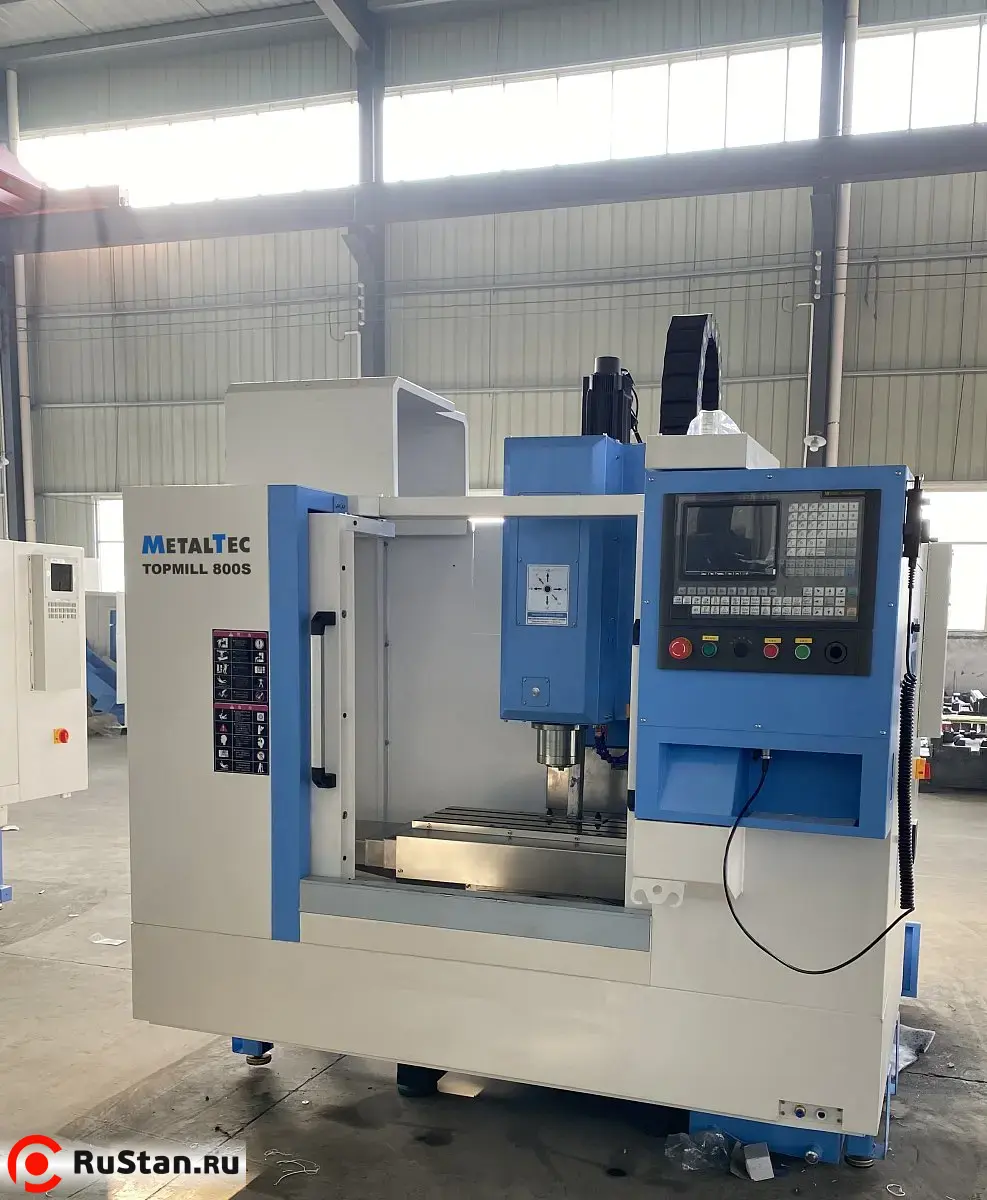

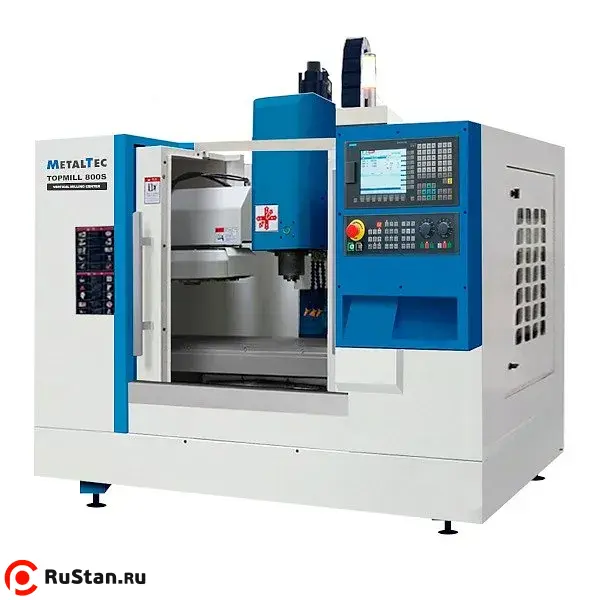

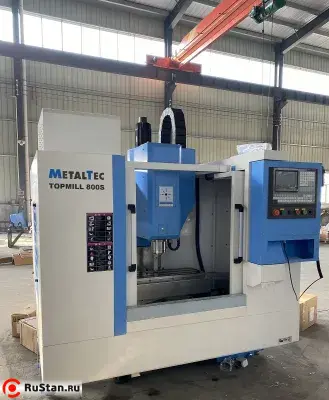

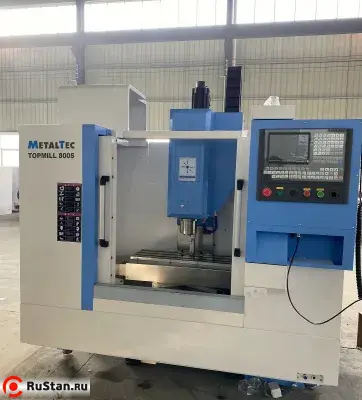

Вертикальный обрабатывающий центр с ЧПУ TOPMILL 800S (4 оси)
Код товара:
61387
В наличии 1 шт.
4 056 448 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
TOPMILL 800S (4 оси) |
| Артикул: | |
МК 350127 |
| Производитель: | MetalTec |
|
| Изготовитель: |  |
Китай |
Вертикальный многоцелевой 4х осевой обрабатывающий центр TOPMILL 800S (4 оси) предназначен для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-форма. Такие обработки как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей могут быть осуществлены в одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.
Основные компоненты, такие как станина, стол, каретка скольжения, колонна, шпиндельная бабка и другие изготовлены из высокопрочного чугуна из песчано-смоляной смеси; напряжение снимается двойным старением, увеличивается жесткость и устойчивость, а вибрации и деформации, вызываемые режущей силой станка, эффективно подавляются.
Конструктивные особенности

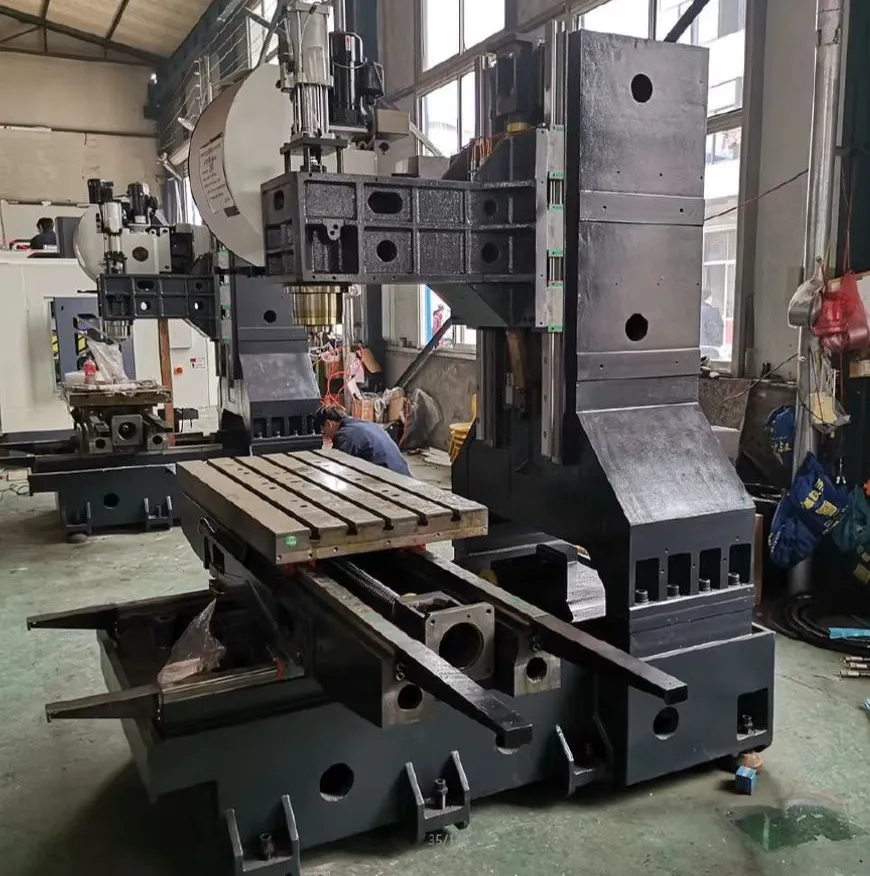

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий.
Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

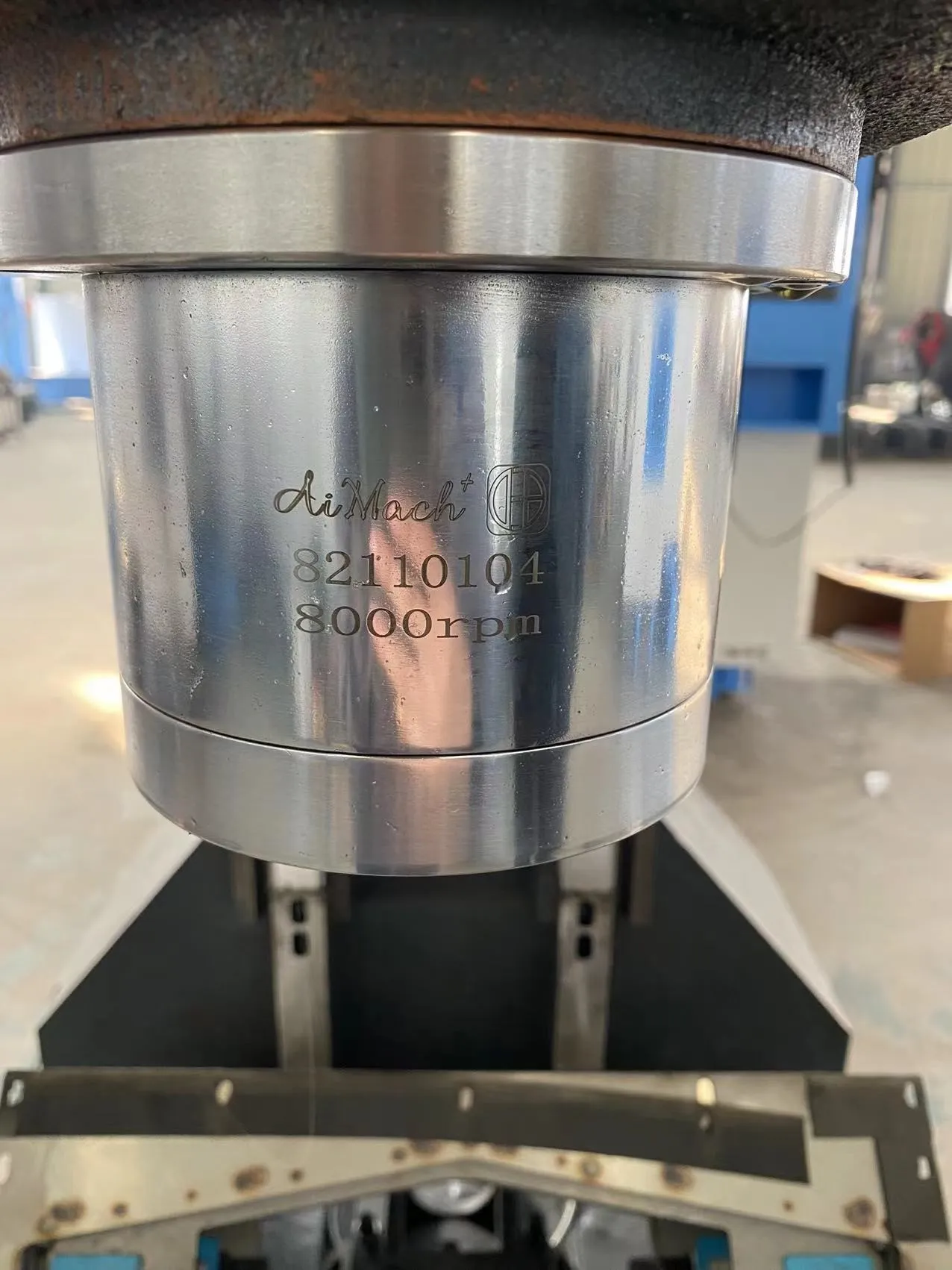

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (Тайвань).
Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству.
(возможна установка аналогов не ухудшающих качества)
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ЕДИНИЦЫ
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

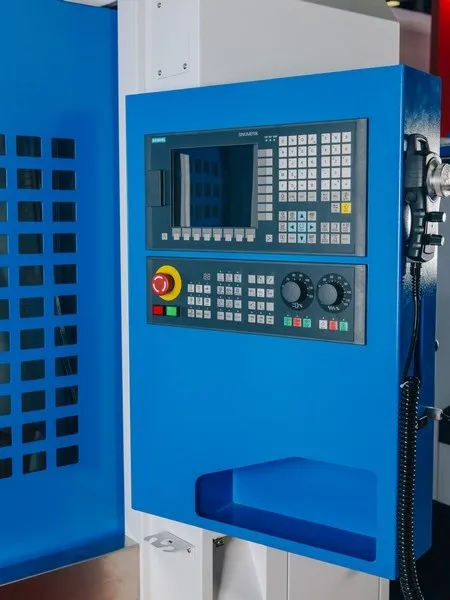

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
Высокая технологичность
Продолжительный период эксплуатации
Высокие скорости перемещения
Высокая несущая способность
Простота смазки и взаимозаменяемость

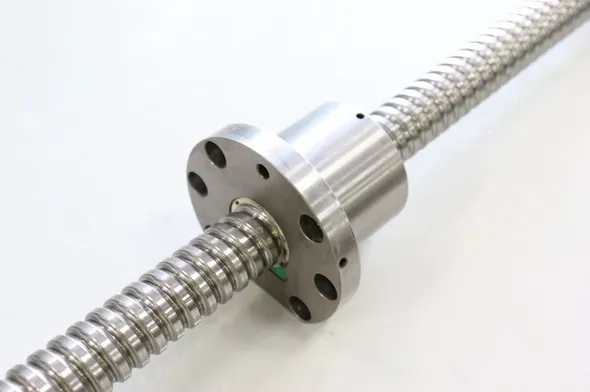

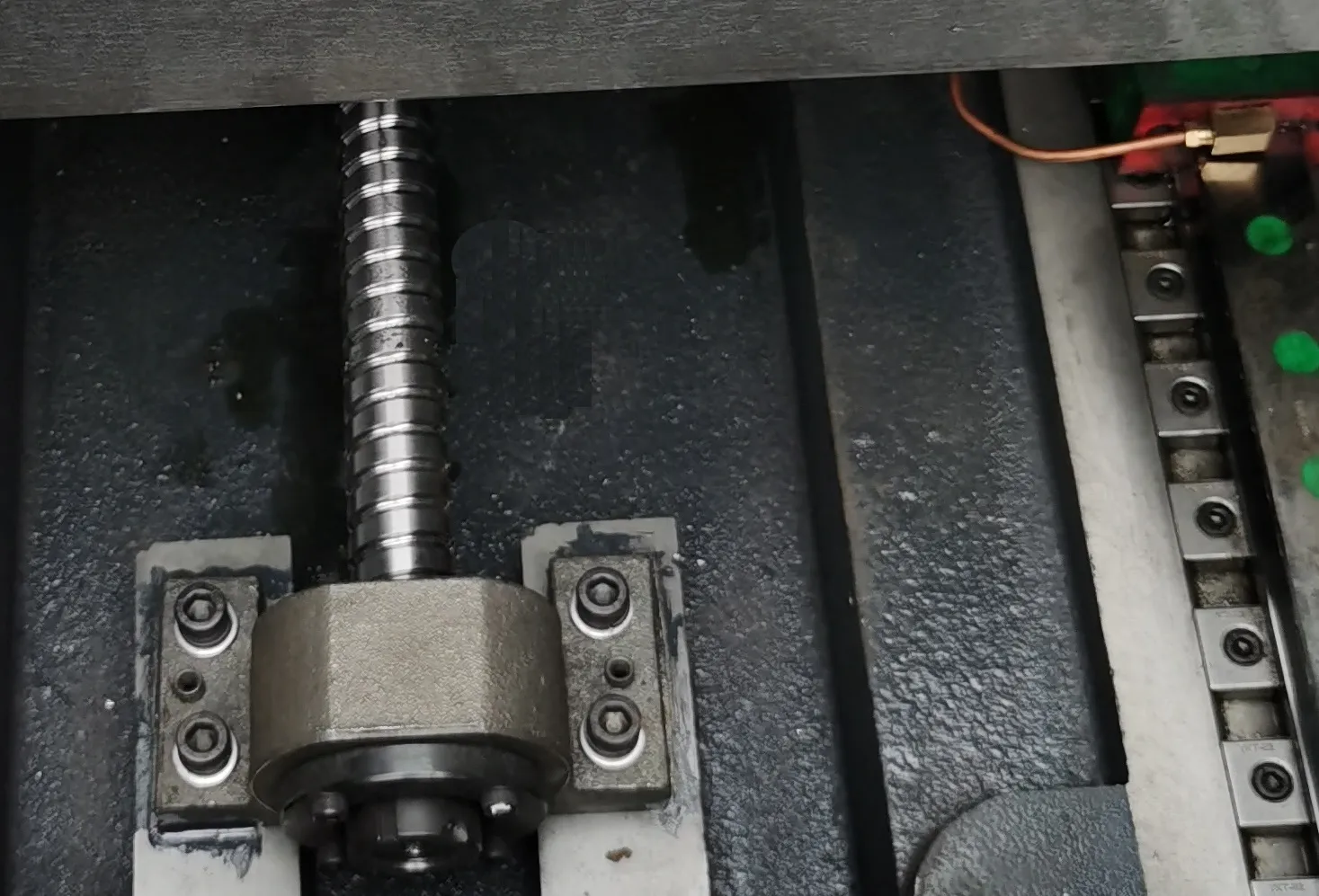

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

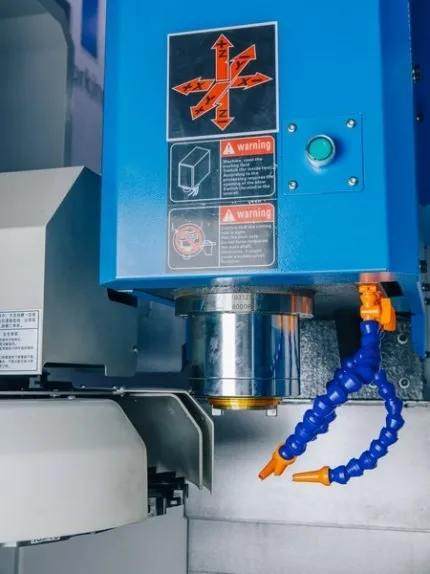

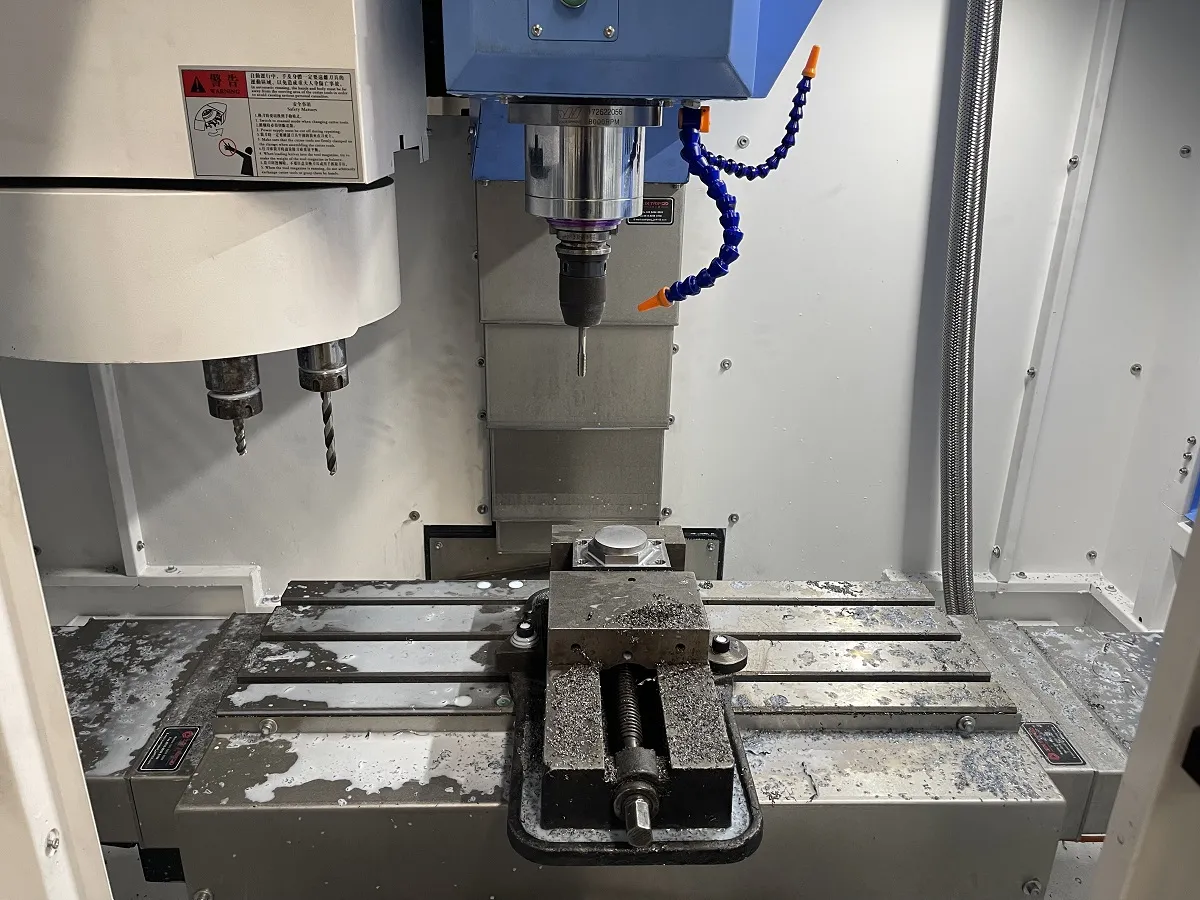

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
Предназначена для охлаждения инструмента во время обработки.

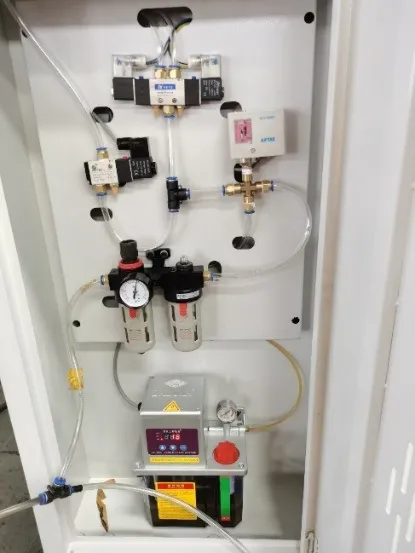

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

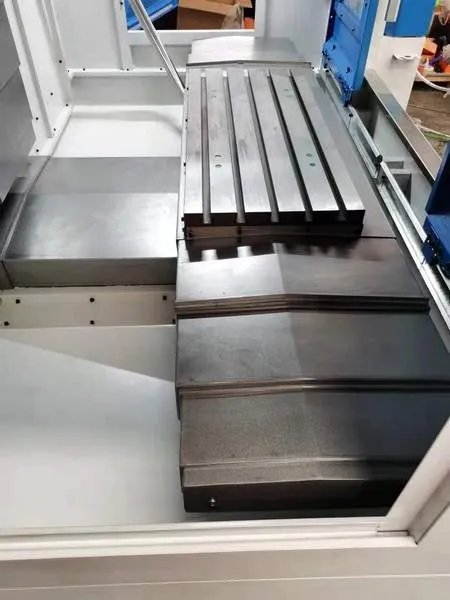

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
Технические характеристики TOPMILL 800S (4 оси) |
|
|---|---|
| Характеристика | Значение |
| Размеры рабочего стола, мм | 800 х 260 |
| Наибольшая нагрузка на стол, кг | 200 |
| T-пазы стола, мм | 3 х 12 х 78 |
| Перемещение по оси X, мм | 500 |
| Перемещение по оси Y, мм | 350 |
| Перемещение по оси Z, мм | 450 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 570 |
| Расстояние от шпинделя до колонны, мм | 350 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | 2816 |
| Обороты шпинделя, об/мин-1 | 8000 |
| Инструментальная система DESU (Тайвань) | |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 12 |
| Максимальный вес устанавливаемого инструмента, кг | 6 |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 24 000 |
| Скорость обработки, мм/мин | 1 - 10 000 |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 |
| Давление воздуха, МПа | 0,6 |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7.5 |
| Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, кВт | 20 |
| Габаритные размеры | 3000х2250х2350 |
| Вес TOPMILL 800S (4 оси) , кг | 2500 |
Стандартная комплектация
- 4-я ось 210мм
- Цельнолитая массивная станина
- Промышленный электрошпиндель Volis (тайвань)
- Магазин автоматической смены инструмента на 12 единицы (тайвань)
- Система управления Siemens 808d advanced
- Цифровые серводвигатели и драйверы siemens
- Линейные направляющие Hiwin (тайвань)
- Шарико-винтовые передачи Hiwin
- Система подачи сож в зону резания
- Автоматическая система смазки
- Телескопические защитные кожухи
