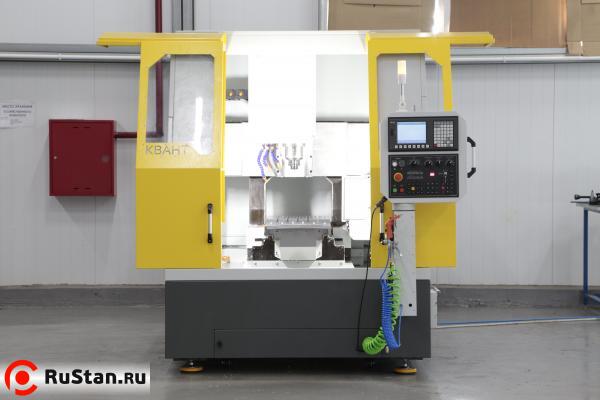

Вертикально-фрезерный обрабатывающий центр КВАНТ MG-1

Код товара:

60871

В наличии 1 шт.

Цена для юр. и физ. лиц
7 200 000 руб.
с НДС - на 25.10.2025 г.

В корзину

Купить в лизинг

8 (345) 257-80-96

order@rustan.ru

Сравнить Избранное

Модель:		КВАНТ MG-1
Производитель:		Россия

Описание
Комментарии
Отзывы

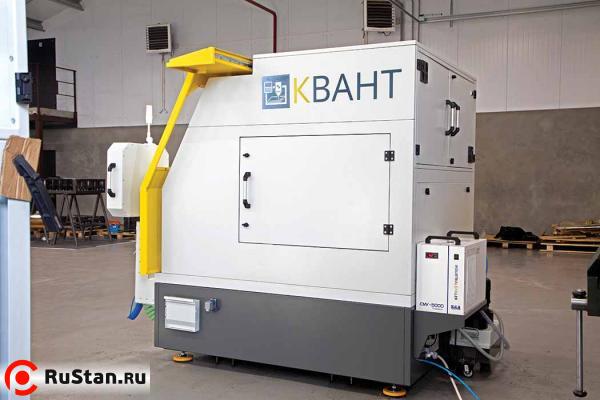

Вертикальный трехосевой фрезерный станок с ЧПУ КВАНТ MG-1 является зарекомендовавшим себя решением в сфере металлообработки, позволяющим изготавливать детали различной сложности и конфигурации.

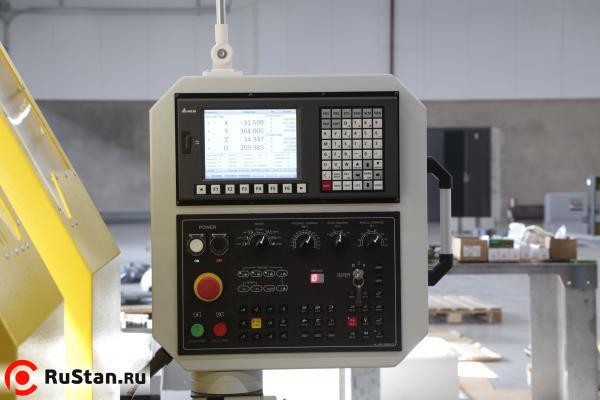

Станок оснащен ЧПУ Delta Electronics NC300B-MS-AE с 8-ми дюймовым экраном, функциональной клавиатурой и выносным пультом оператора. Представляет из себя точный аналог ранее популярной модели производителя Fanuc. Система полностью поддерживает iMachining, что позволяет выполнять обработку деталей на высоких скоростях и с высочайшей точностью. В системе управления станком предусмотрена функция «жесткого нарезания резьбы».

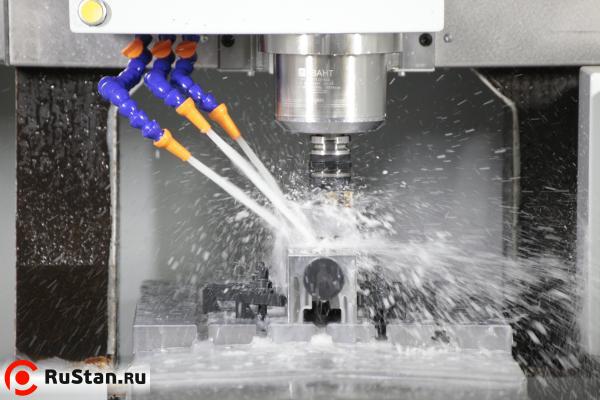

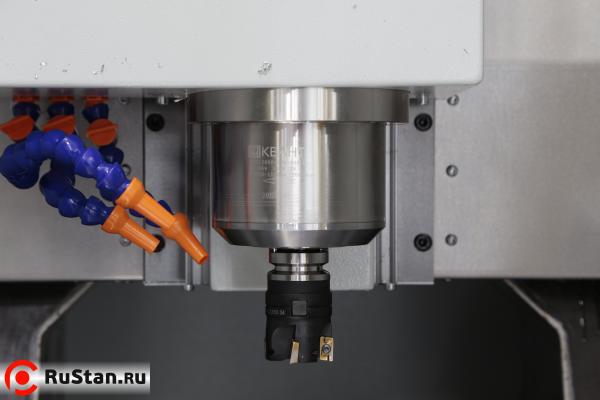

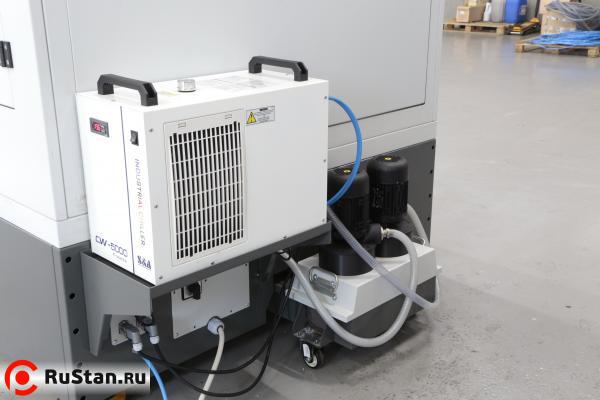

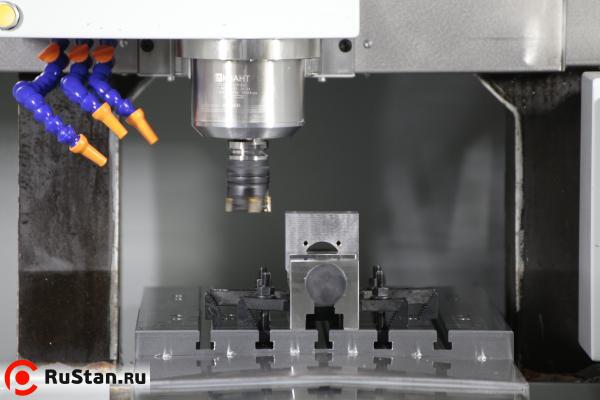

Оборудование поставляется с высокопроизводительным шпинделем мощностью 13,6 кВт и крутящим моментом до 31нм. Частота вращения шпинделя составляет до 30.000 оборотов в минуту. Конус шпинделя – BT30. В комплект также входит чиллер для охлаждения шпинделя.

Станок оснащен проводной системой измерения детали Vers и системой измерения инструмента Vers.
Емкость инструментального магазина составляет 12 инструментов.

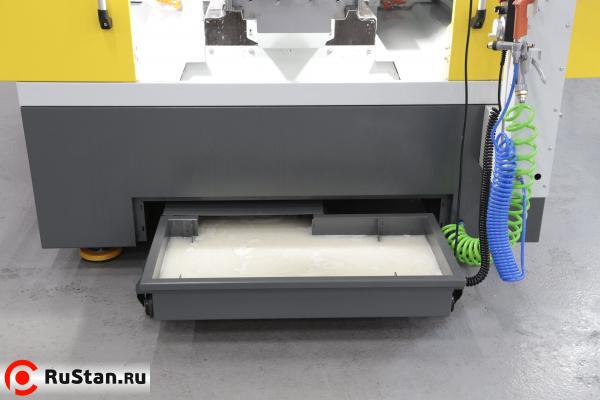

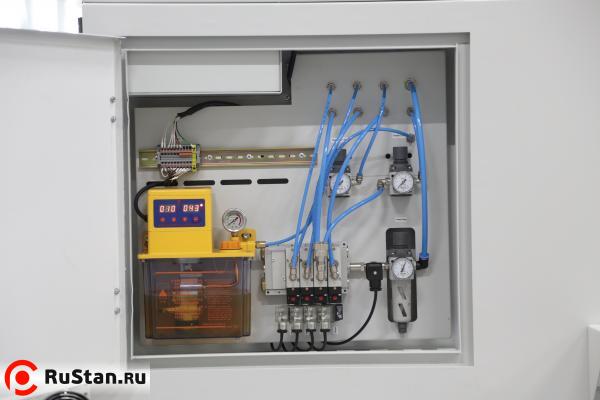

Станок укомплектован системой автосмазки направляющих и ШВП, системой СОЖ, промывочным и обдувочным пистолетами.

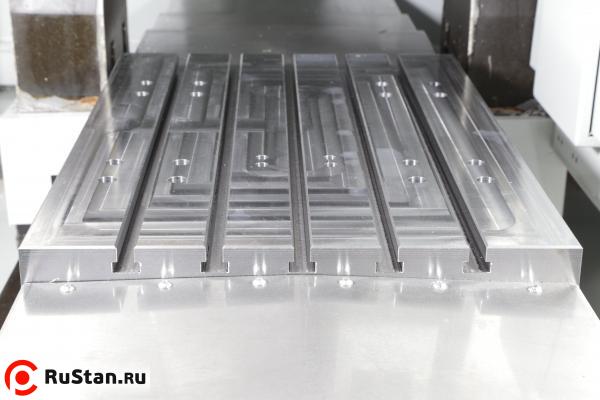

Рабочий стол станка имеет размер 400х600 мм и выполнен с Т-пазами 12H12/5/63.

СИСТЕМЫ ЧПУ DELTA ELECTRONICS ДЛЯ ФРЕЗЕРНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА KVANT MG-1

Имеет встроенный 32-битный высокоскоростной двухъядерный процессор, с помощью которого можно создавать многофункциональные управляющие центры, работающие в режиме реального времени.
Удобный человеко-машинный интерфейс обеспечивает простое и эффективное управление.

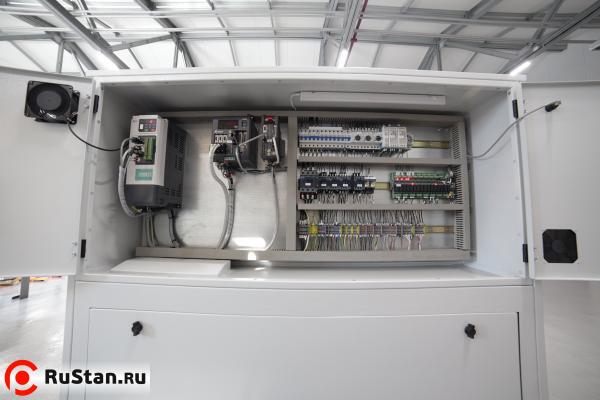

Автонастройка параметров сервоприводов в режиме реального времени обеспечивает оптимальное управление механической системой.
ПО ЧПУ CNCSoft предлагает пользователю удобные настройки и позволяет создавать пользовательские экраны.

ОСОБЕННОСТИ ОЦ KVANT MG-1

Горизонтальное исполнение
Со встроенным пультом оператора и без, мембранные клавиши
8-ми дюймовые дисплей
Поддержка до 8 осей + шпиндель
Интерполяция до 4 осей (опционально до 5 осей)
28/28 встроенных дискретных входов/выходов
Аналоговый выход ±10В
Импульсный вход для подключения энкодера шпинделя
До 256/256 дополнительных входов/выходов по интерфейсу
2 высокоскоростных входа (G31) для измерительных инструментов
Шина DMCNET для сервоприводов
Ethernet, RS485
USB host
G-кода стандарта ISO

Технические характеристики
Характеристика	Значение
ШПИНДЕЛЬ
Установка 4-ой оси	есть
Жесткое нарезание резьбы	есть
Конус шпинделя	BT30
Частота вращения шпинделя, об/мин (в базовой версии)	28 000
Расстояние от стола до портала, мм	250
Расстояние от торца шпинделя до поверхности рабочего стола, мм	60-330
Мощность двигателя шпинделя, кВт	13.6
Внешний диаметр шпинделя, мм	125
Крутящий момент, нм	номинальный 10.5, макс. 31
Тип привода шпинделя	Прямой
СИСТЕМА ЧПУ
Производитель	Delta
Модель	NC-300
СТОЛ
Размер стола, мм	400х600
Размер Т-пазов / количество / расстояние между пазами	12H12 / 5 / 63
Макс. нагрузка на стол, кг	250
ПЕРЕМЕЩЕНИЯ
Перемещение по оси x, мм	410
Перемещение по оси y, мм	610
Перемещение по оси z, мм	270
Тип направляющих x / y / z	роликовые
Мощность серводвигателей по осям x / y / z, кВт	0.75
Быстрые перемещения x / y / z, м/мин	15
Скорость подачи x / y / z, мм/мин	15
ТОЧНОСТЬ
Класс точности	Повышенный
Точность позиционирования по осям x / y / z, мм	± 0,005
Повторяемость x / y / z, мм	± 0,003
ОХЛАЖДЕНИЕ ИНСТРУМЕНТА
Объем бака СОЖ, л	120
Мощность помпы СОЖ, кВт	2 × 0.75
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
Емкость магазина инструмента	12
Макс. вес инструмента, кг	2
Макс. длина инструмента, мм	180
Макс. диаметр инструмента (при полной загрузке ячеек), мм	63
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	80
Время смены инструмента, сек	12-15
ЭНЕРГОПОТРЕБЛЕНИЕ И ПОДКЛЮЧЕНИЕ
Потребление электроэнергии, кВт	18
Давление воздуха, бар	7
ГАБАРИТЫ И ВЕС
Длина, мм	2500
Ширина, мм	1605
Высота, мм	2100
Вес КВАНТ MG-1 , кг	1800
