Плоскошлифовальный станок OPTIgrind GT 40
Код товара:
59475
В наличии 1 шт.
4 757 879 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
OPTIgrind GT 40 |
| Артикул: | |
3111040 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
- Доставка

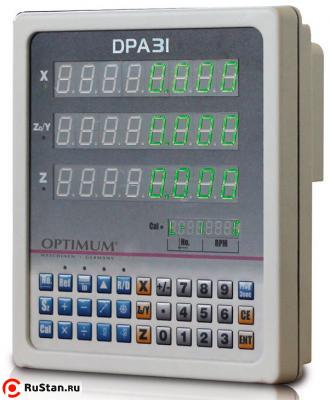

Плоскошлифовальный станок OPTIgrind GT 40 для тонкой шлифовки металлических поверхностей. Точность и высокое качество шлифовки благодаря цифровому индикатору положения DPA 31.

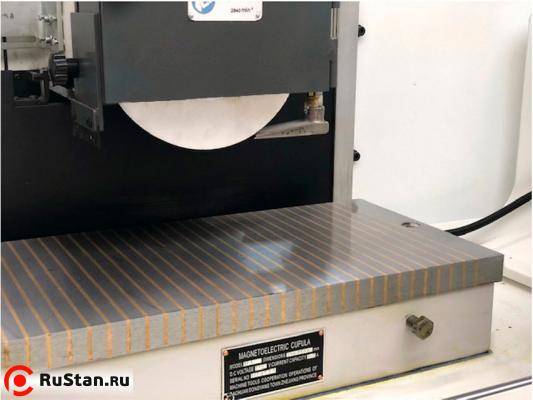

- Электромагнитный зажимной стол для фиксации заготовки с функцией автоматического размагничивания
- Высококачественный шпиндель с прецизионными коническими роликовыми подшипниками
- Закаленные и отшлифованные направляющие стола
- Контрнаправляющие с покрытием Turcite-B для высокой устойчивости к износу и минимизации трения

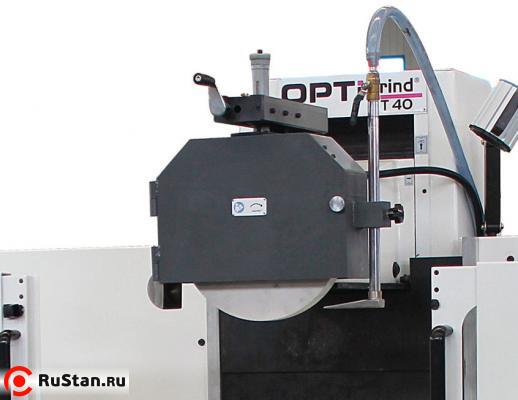

- Шлифовальный шпиндель на прецизионных высококачественных подшипниках
Возможность правки шлифовального круга непосредственно на станке с помощью приспособления для правки.
Особенности
- Цифровой индикатор положения
- Основание станка из прочного, устойчивого к скручиванию литого чугуна для максимальной жесткости и стабильности
- Направляющие для продольных, поперечных и вертикальных перемещений выполнены как беззазорные и самоцентрирующиеся V-образные и плоские направляющие.
- Высокоточные шарико-винтовые передачи
- Направляющие и ходовой шпиндель с централизованной смазкой
- Все плоские направляющие подвергаются прецизионному шабрению, что гарантирует высокую точность всех ручных операций
- Электрическая система защиты на 24 В постоянного тока
- Несвязанные маховики большого размера на всех трех осях
- Гидравлические линии в соответствии с DIN EN 853
- Точность шлифования: 0,005 мм
- Шлифовальный круг из корунда, зернистость 46 для всех общепринятых марок стали

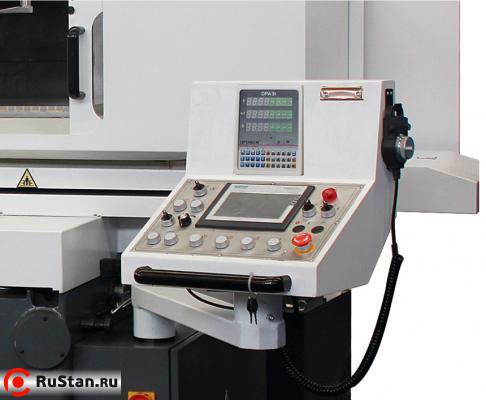

- Наклонная панель управления значительно упрощает работу
- Двухканальная система электрической защиты
- Брызгозащитный экран шлифовального стола
- Объем бака для СОЖ 100 л
- Автоматическая вертикальная подача с цифровым управлением и сервоприводом

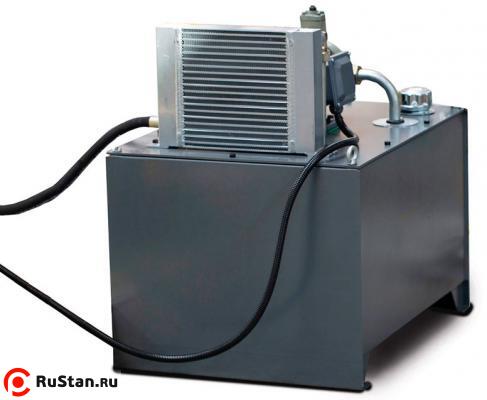

- Комплексная гидравлическая система с теплообменником обеспечивает возможность плавной регулировки положения стола даже при высоких нагрузках на него
- Электромагнитный фильтр
- Укомплектован двигателем IE3 — значительное снижение энергопотребления, что позволяет существенно сократить расходы
Технические характеристики OPTIgrind GT 40 |
|
|---|---|
| Характеристика | Значение |
| Напряжение | 380 В |
| Мощность | 7.5 кВт |
| Мощность главного привода | 4 кВт |
| Max расстояние от шпинделя до стола | 580 мм |
| Шлифовальный круг | Корундовый |
| Максимальный размер заготовки | 813 x 406 x 405 мм |
| Количество Т-образных пазов | 3 |
| Размер Т-образных пазов стола | 14 мм |
| Шаг | Нм H·м |
| Число оборотов | 1450 (50 Гц) / 1750 (60 Гц) об/мин |
| Максимальная скорость шлифования | 27 (при 50 Гц) 32 (при 60 Гц) м/с |
| Размер шлифовального круга | Ø 350 x 40, вал Ø 127 мм |
| Диаметр посадочного отверстия круга | 127 мм |
| Размер зерна шлифовального круга | 46 мм |
| Размер шлифовального стола | 406 x 813 мм |
| Размер электрической магнитной зажимной пластины | 400 x 800 мм |
| Максимальная нагрузка на шлифовальный стол | 500 кг |
| Скорость подачи стола | 5 - 25 м/мин |
| Максимальная подача по оси Х | 830 мм |
| Максимальная подача по оси Y | 420 мм |
| Ускоренное перемещение по оси Y | 990 мм/мин |
| Шаг поперечной подачи (по оси Y) | 0.1 - 8 мм |
| Деление шкалы на маховике перемещения по оси Y | 0.02 мм |
| Диапазон ускоренной подачи по оси Z | 0,005 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 |
| Ускоренное перемещение по оси Z | 480 мм/мин |
| Деление шкалы на маховике перемещения по оси Z | 0.005 мм |
| Емкость бака охлаждающей жидкости | 0.1 м3 |
| Высота подачи охлаждающей жидкости | 5 м |
| Скорость подачи жидкости | 33 л/мин |
| Мощность гидравлического мотора | 2.2 кВт |
| Мощность приводного двигателя регулировки высоты шлифовального круга | 0.5 кВт |
| Мощность циркуляционного насоса | 0.09 кВт |
| Вес OPTIgrind GT 40 | 3600 кг |
| Вес (брутто) | 3850 кг |
| Габариты (Д*Ш*В) | 3600x2400x1900 мм |
| Габариты упаковки (Д*Ш*В) | 3900х2270х2210 мм |
Комплектация
- Цифровой индикатор положения
- Система подачи СОЖ
- Балансировочная оправка
- Шлифовальный круг, зернистость 46
- Алмазный резак
- Рабочий инструмент
- Ручной масляный насос
- Светодиодный светильник
- Электромагнитная зажимная планка
- Функция размагничивания
