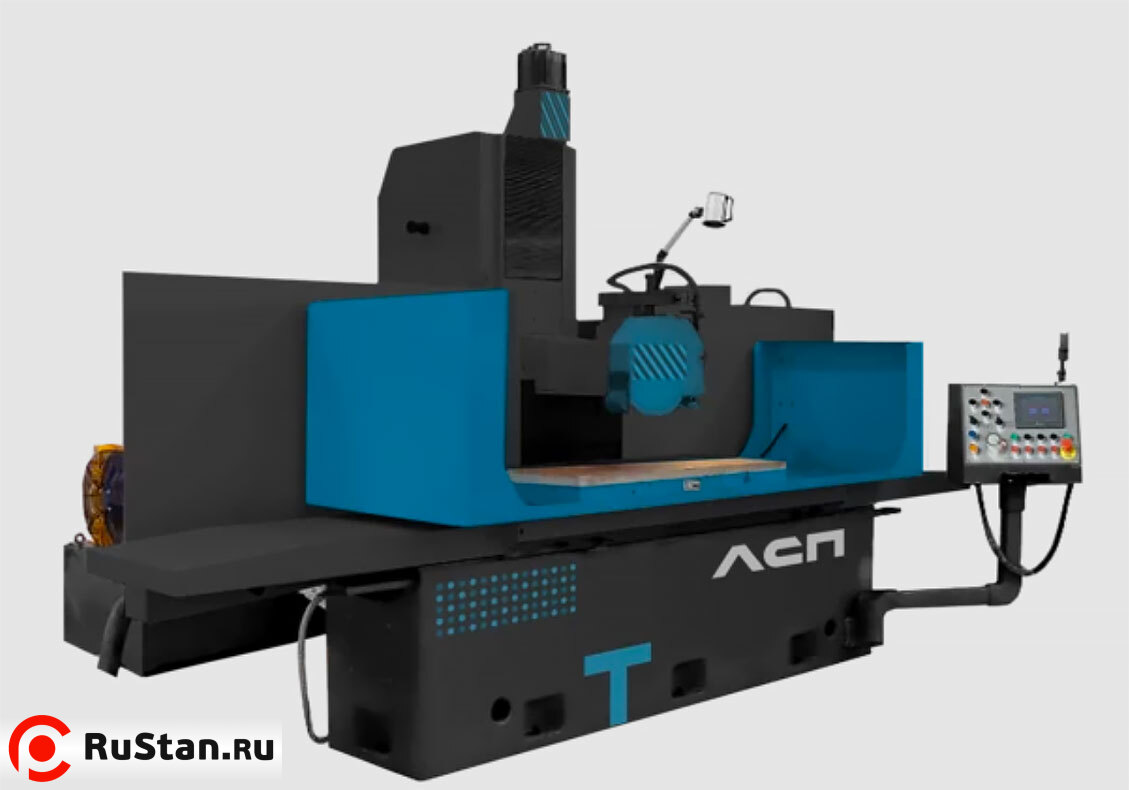

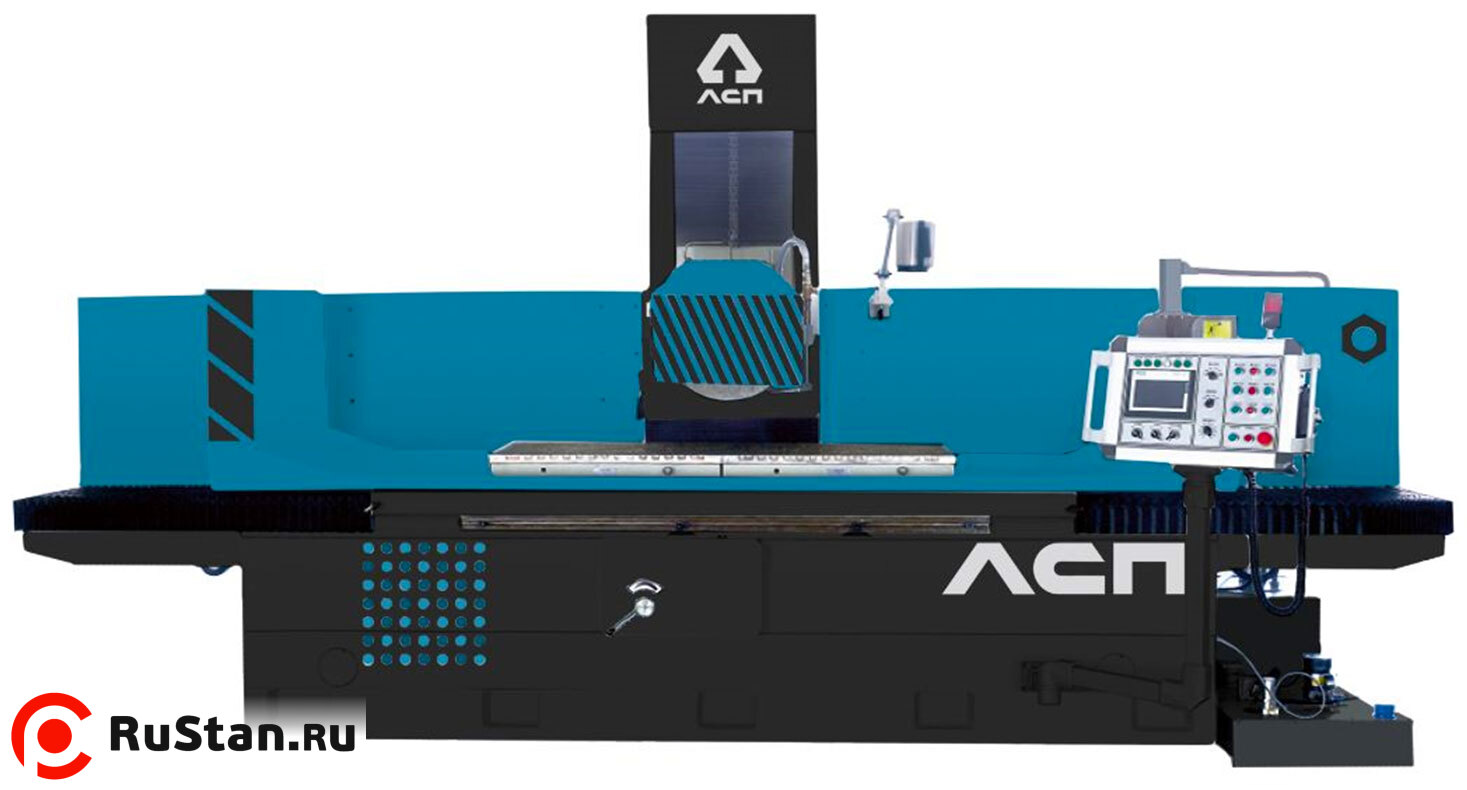

Плоскошлифовальный станок 3Л722ВФ2К с ПЛК

Плоскошлифовальный станок с прямоугольным столом и горизонтальным шпинделем 3Л722ВФ2К с ПЛК предназначен для шлифовки средней и крупной серии обрабатываемой детали и особенно подходит для машиностроительных заводов, заводов по производству мерных форм и автомобильной промышленности.
Обрабатываемая деталь может быть закреплена непосредственно на рабочем столе или на электромагнитной плите.

Станки оснащены системой программного управления на базе контролера DeltaElectronics (либо аналог), которая позволяет обрабатывать детали в двух режимах:

• автоматический режим (обработка выполняется по программе без участия оператора)
• ручной режим (последовательность обработки задает оператор).

Управление станком осуществляется с пульта управления оснащенного:

• сенсорной панелью оператора
• электронным штурвалом-энкодером
• рядом кнопок
• выносной пульт с энкодером (опция).

В автоматическом режиме станки выполняют последовательно операции по получистовому шлифованию, по чистовому шлифованию и выхаживанию.
После каждой операции система выполняет автоматическую правку круга с компенсацией его износа.
Автоматическое управление размером инструмента дает возможность получать точность размера деталей.

В системе станка заложен ряд стандартных циклов шлифования, что позволяет выполнять быструю переналадку станка на выполнение обработки новой партии деталей. При необходимости оператор станка может составить новый цикл обработки, и сохранить его в контроллере станка.
Станок оснащен автоматической системой смазки всех механизмов, что обеспечивает долгосрочную эксплуатацию направляющих и деталей кинематической цепи.




Технические характеристики 3Л722ВФ2К с ПЛК
Характеристика	Значение
Размеры заготовки (ДхШ), мм	500х1200
Наибольшая масса заготовки, кг	880
Наибольшее расстояние от оси шпинделя до рабочей поверхности стола, мм	600
Поперечное перемещение стойки (ускоренное), м/мин	0,05-2
Вертикальное перемещение шлифовальной бабки на одно деление электронного штурвала, мм	0,001; 0,01; 0,1
Вертикальное перемещение шлифовальной бабки, м/мин	0,05-2
Количество управляемых осей координат	2
Пределы скоростей продольного перемещения стола, м/мин	5-25
Тип электропривода	сервопривод
Тип штурвала шлифовальной бабки	электронный
Частота вращения шпинделя шлифовальной бабки, об/мин	1450
Шлифовальный круг по ГОСТ Р 52781-2007 (DxTxH), мм	355х50х127
Мощность привода шлифовальной бабки, кВт	7,5
Габаритные размеры станка (ДхШхВ), мм	5100х2600х2700
Масса 3Л722ВФ2К с ПЛК станка, кг	6500
Точность обработки образца изделия (по ГОСТ 13135-90) (плоскостность, мкм)	6
Точность обработки образца изделия (по ГОСТ 13135-90) (параллельность, мкм)	8
Точность обработки образца изделия (по ГОСТ 13135-90) (шероховатость поверхности, обработанной периферией круга Ra, мкм)	0,32

Комплектация

Базовая:

• Станок в сборе
• Комплект электрооборудования на базе контроллера
• Круг шлифовальный
• Фланец шлифовального круга
• Съёмник фланца
• Оправка для балансировки шлифовального круга
• Устройство правки круга с алмазом
• Рабочее освещение
• Электромагнитная плита
• Бак СОЖ

Дополнительная:

• Полностью закрытое кабинетное ограждение рабочей зоны
• Фланец шлифовального круга
• Комплект масел и СОЖ для запуска оборудования
• Комплект домкратов
• Круг шлифовальный
• Фильтр-транспортёр
• Одноповоротная синусная плита ПММ 1С-0011-1 (200*630)
• Двухповоротная синусная плита ПММ 2С-0011 (200*630)
• Устройство для статической балансировки шлифовального круг
